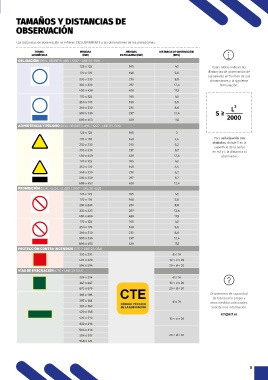

TAMAÑOS Y DISTANCIAS DE
OBSERVACIÓN

Las distancias de observación se refieren EXCLUSIVAMENTE a las dimensiones de los pictogramas.

FORMA MEDIDAS MEDIDAS DISTANCIA DE OBSERVACIÓN
GEOMÉTRICA (MM) PICTOGRAMA (MM) (MTS)
OBLIGACIÓN (REAL DECRETO 485 / 1997 - UNE 81 -501)
125 x 125 105 4,1 Estas tablas indican las
distancias de observación de
170 x 170 148 5,8
las señales en función de sus
230 x 230 210 8,8 dimensiones y la siguiente
330 x 330 297 12,4 formulación:
450 x 450 420 17,5
170 x 125 105 4,1
250 x 170 148 5,8
340 x 230 210 8,8
500 x 330 297 12,4
600 x 450 420 17,5
ADVERTENCIA Y PELIGRO (REAL DECRETO 485 / 1997 - UNE 81 -501)
125 x 125 105 3
170 x 170 148 4,4 Para señalización con
símbolos, donde S es la
230 x 230 210 6,2
superficie de la señal
330 x 330 297 8,7 en m2 y L la distancia al
450 x 450 420 12,4 observador.
170 x 125 105 4,1
250 x 170 148 4,4
340 x 230 210 6,2
500 x 330 297 8,7
600 x 450 420 12,4
PROHIBICIÓN (REAL DECRETO 485 / 1997 - UNE 81 -501)
125 x 125 105 4,1
170 x 170 148 5,8
230 x 230 210 8,8
330 x 330 297 12,4
450 x 450 420 17,5
170 x 125 105 4,1
250 x 170 148 5,8
340 x 230 210 8,8
500 x 330 297 12,4
600 x 450 420 17,5
PROTECCIÓN CONTRA INCENDIOS (CTE Y UNE 23 034)
210 x 210 d ≤ 10
420 x 420 10 < d ≤ 20
594 x 594 20 < d < 30
VÍAS DE EVACUACIÓN (CTE Y UNE 23 034)
224 x 224 d ≤ 10
447 x 447 10 < d ≤ 20
670 x 670 20 < d < 30
Disponemos de capacidad
297 x 105
de fabricación propia y
297 x 148 d ≤ 10 otras medidas adicionales.
320 x 160 Solicite más información.
420 x 148
s21@s21.es
420 x 210 10 < d ≤ 20
632 x 316
594 x 210
594 x 297 20 < d < 30
948 x 474
