Bab 4 Gaya

Benda m1 dan m2 dihubungkan dengan tali melalui sebuah katrol.
Massa tali biasanya sangat kecil dibandingkan dengan massa dua benda
sehingga massa tali dapat diabaikan atau tali dianggap tidak bermassa.
Jika massa katrol juga sangat kecil dibandingkan dengan massa dua
benda maka katrol juga dapat dianggap tak bermassa. Untuk menganalisis
gerakan dua benda, mari kita misalkan tegangan tali T. Kita juga
asumsikan bahwa m1 > m2. Dengan asumsi ini maka benda m1 bergerak ke
bawah dan benda m2 bergerak ke atas. Diagram gaya yang bekerja pada
masing-masing benda tampak pada Gambar 4.21. Karena dihubungkan
dengan tali maka percepatan dua benda sama.

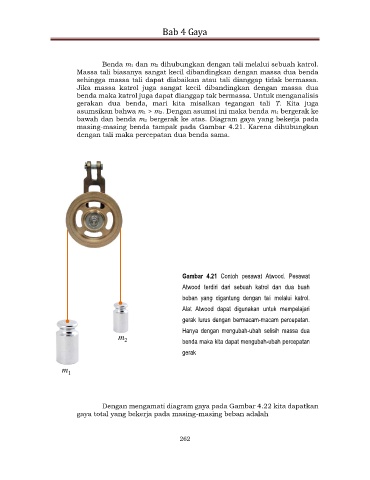

Gambar 4.21 Contoh pesawat Atwood. Pesawat
Atwood terdiri dari sebuah katrol dan dua buah

beban yang digantung dengan tali melalui katrol.
Alat Atwood dapat digunakan untuk mempelajari
gerak lurus dengan bermacam-macam percepatan.
Hanya dengan mengubah-ubah selisih massa dua
m 2 benda maka kita dapat mengubah-ubah percepatan

gerak

m 1

Dengan mengamati diagram gaya pada Gambar 4.22 kita dapatkan
gaya total yang bekerja pada masing-masing beban adalah

262
