1 = 1.000.000 pF
Beberapa penggunaan kapasitor dalam berbagai fungsi
kapasitor dalam berbagai rangkaian listrik adalah sebagai
berikut.
a. untuk memilih frekuensi pada radio penerima;
b. sebagai filter dalam catu daya (power supply);
c. untuk menghilangkan bunga api pada sistem penga-
pian mobil;
d. sebagai penyimpan energi dalam rangkaian penyala
elektronik.
Kapasitor terdiri dari berbagai bentuk, ukuran, dan
jenis disesuaikan dengan penggunaannya dalam praktek.
Berikut ini dibahas tiga jenis kapasitor yang sering di-
gunakan dalam praktek, yaitu kapasitor kertas, kapasitor
elektrolit, dan kapasitor variabel.

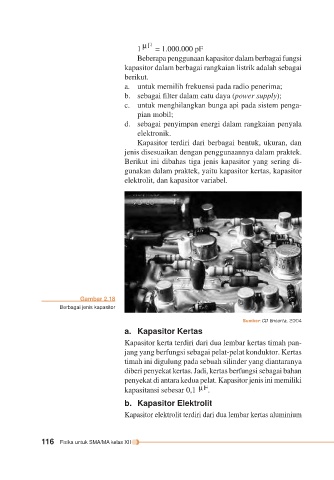

Gambar 2.18
Berbagai jenis kapasitor
Sumber:CD Encarta, 2004
a. Kapasitor Kertas
Kapasitor kerta terdiri dari dua lembar kertas timah pan-
jang yang berfungsi sebagai pelat-pelat konduktor. Kertas
timah ini digulung pada sebuah silinder yang diantaranya
diberi penyekat kertas. Jadi, kertas berfungsi sebagai bahan
penyekat di antara kedua pelat. Kapasitor jenis ini memiliki
kapasitansi sebesar 0,1 .

b. Kapasitor Elektrolit
Kapasitor elektrolit terdiri dari dua lembar kertas aluminium

116 Fisika untuk SMA/MA kelas XII
