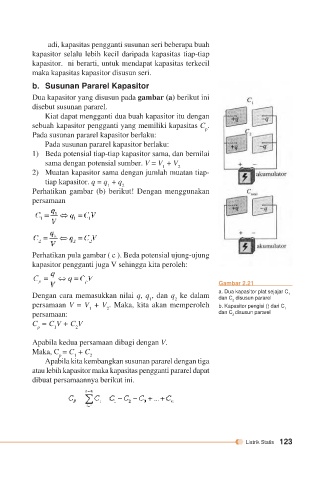

Jadi, kapasitas pengganti susunan seri beberapa buah
kapasitor selalu lebih kecil daripada kapasitas tiap-tiap
kapasitor. Ini berarti, untuk mendapat kapasitas terkecil
maka kapasitas kapasitor disusun seri.

b. Susunan Pararel Kapasitor
Dua kapasitor yang disusun pada gambar (a) berikut ini
disebut susunan pararel.
Kiat dapat mengganti dua buah kapasitor itu dengan
sebuah kapasitor pengganti yang memiliki kapasitas C .
p
Pada susunan pararel kapasitor berlaku:
Pada susunan pararel kapasitor berlaku:
1) Beda potensial tiap-tiap kapasitor sama, dan bernilai
sama dengan potensial sumber. V = V + V
1 2
2) Muatan kapasitor sama dengan jumlah muatan tiap-
tiap kapasitor. q = q + q
1 2
Perhatikan gambar (b) berikut! Dengan menggunakan
persamaan

Perhatikan pula gambar ( c ). Beda potensial ujung-ujung
kapasitor pengganti juga V sehingga kita peroleh:

Gambar 2.21
a. Dua kapasitor plat sejajar C
Dengan cara memasukkan nilai q, q , dan q ke dalam 1
1 2 dan C disusun pararel
2
persamaan V = V + V . Maka, kita akan memperoleh b. Kapasitor pengisi () dari C
1 2 1
persamaan: dan C disusun pararel
2
C = C V + C V
p 1 2
Apabila kedua persamaan dibagi dengan V.
Maka, C = C + C
p 1 2
Apabila kita kembangkan susunan pararel dengan tiga
atau lebih kapasitor maka kapasitas pengganti pararel dapat
dibuat persamaannya berikut ini.
