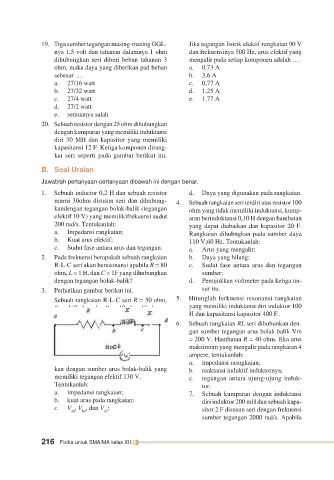

19. Tiga sumber tegangan masing-masing GGL- Jika tegangan listrik efektif rangkaian 90 V
nya 1,5 volt dan tahanan dalamnya 1 ohm dan frekuensinya 500 Hz, arus efektif yang
dihubungkan seri diberi beban tahanan 3 mengalir pada setiap komponen adalah ….
ohm, maka daya yang diberikan pad beban a. 0,73 A
sebesar …. b. 3,6 A
a. 27/16 watt c. 0,77 A
b. 27/32 watt d. 1,25 A
c. 27/4 watt e. 1,77 A
d. 27/2 watt
e. semuanya salah
20. Sebuah resistor dengan 25 ohm dihubungkan
dengan kumparan yang memiliki induktansi
diri 30 MH dan kapasitor yang memiliki
kapasitansi 12 F. Ketiga komponen dirang-
kai seri seperti pada gambar berikut ini.

B. Soal Uraian
Jawablah pertanyaan-pertanyaan dibawah ini dengan benar.
1. Sebuah inductor 0,2 H dan sebuah resistor d. Daya yang digunakan pada rangkaian.
murni 30ohm disusun seri dan dihubung- 4. Sebuah rangkaian seri terdiri atas resistor 100
kandengan tegangan bolak-balik (tegangan ohm yang tidak memiliki induktansi, kump-
efektif 10 V) yang memilikifrekuensi sudut aran berinduktansi 0,10 H dengan hambatan
200 rad/s. Tentukanlah: yang dapat diabaikan dan kapasitor 20 F.
a. Impedansi rangkaian; Rangkaian dihubngkan pada sumber daya
b. Kuat arus efektif; 110 V;60 Hz. Tentukanlah:
c. Sudut fase antara arus dan tegangan. a. Arus yang mengalir;
2. Pada frekuensi berapakah sebuah rangkaian b. Daya yang hilang;
R-L-C seri akan beresonansi apabila R = 80 c. Sudut fase antara arus dan tegangan
ohm, L = 1 H, dan C = 1F yang dihubungkan sumber;
dengan tegangan bolak-balik? d. Penujukkan voltmeter pada ketiga un-
3. Perhatikan gambar berikut ini. sur itu.
Sebuah rangkaian R-L-C seri R = 50 ohm, 5. Hitunglah ferkuensi resonansi rangkaian
X = 160 ohm, dan X = 40 ohm dihubung- yang memiliki induktansi diri induktor 100
L C
H dan kapasitansi kapasitor 400 F.
6. Sebuah rangkaian RL seri dihubunkan den-
gan sumber tegangan arus bolak balik Vm
= 200 V. Hambatan R = 40 ohm. Jika arus
maksimum yang mengalir pada rangkaian 4
ampere, tentukanlah:
a. impedansi rasngkaian;
kan dengan sumber arus bolak-balik yang b. reaktansi induktif induktornya;
memiliki tegangan efektif 130 V. c. tegangan antara ujung-ujung induk-
Tentukanlah: tor.
a. impedansi rangkaian; 7. Sebuah kumparan dengan induktansi
b. kuat arus pada rangkaian; diri induktor 200 mH dan sebuah kapa-
c. V , V , dan V ;
ab bd de sitor 2 F disusun seri dengan frekuensi
sumber tegangan 2000 rad/s. Apabila

216 Fisika untuk SMA/MA kelas XII
