yang cukup besar. Dalam waktu yang singkat arus terpu-
tus, tetapi setiap kali partikel radioaktif masuk ke dalam
tabung, timbul lagi arus listrik berupa pulsa dalam rang-
kaian. Pulsa inilah yangdidteksi menjadi bunyi melalui
loudspeaker.

d. Emulsi Film
Alat yang dapat digunakan untuk mendeteksi lintasan par-
tikel secara langsung adalah emulsi film. Jika emulsi film
dikenai partikel akan terjadi ionisasi pada film tersebut.
Lintasan yang dilalui oleh partikel akan mengubah susunan
kimia emulsi film. Jika emulsi film dikembangkan, jejak-
jejak partikel akan terlihat.

e. Detektor Sintilasi
Pada detektor sintilasi (sintilasi = percikan cahaya) terdapat
zat yang dapat berpendar (flouresensi) dan dapat digunakan
untuk menangkap partikel-partikel bermuatan terutama
partikel alfa. Jika zat tersebut terkena oleh partikel, zat itu
akanberpendar berupa kelipan kecil yang terang. Semakin
banyak partikel yang datang, semakin banyak pula kelipan
yang terlihat. Alat ini dapat mengamati secara langsung peris-
tiwa tumbukan partikel-partikel alfa dengan zat berpendar.
Jika kelipan cahaya jatuh pada katode, akan terjadi
efek foto listrik dan electron keluar dari katode. Elektron
6
yang keluar digandakan 10 -10 7 kali pada dinode dan
akhirnya ditangkap oelh anode sehingga dalam rangkaian
detector sintilasi timbul denyut (pulsa) listrik dan dapat
dibaca pada alat cacah.
Kristal sintilasi
Partikel datang
foto Katode
0 V
+200 V
+400 V
+600 V
+800 V
+1000 V
+1200 V
+1400 V

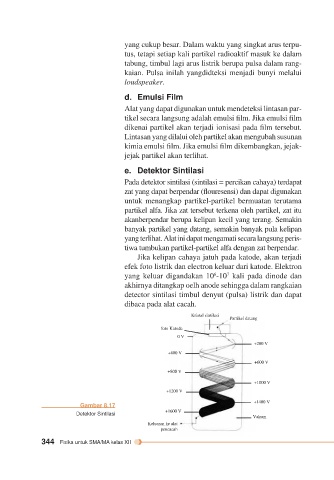

Gambar 8.17
+1600 V
Detektor Sintilasi
Vakum
Keluaran ke alat
pencacah
