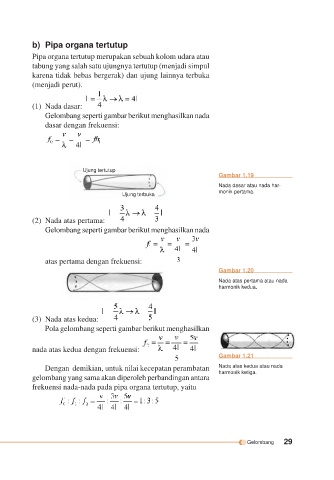

b) Pipa organa tertutup
Pipa organa tertutup merupakan sebuah kolom udara atau
tabung yang salah satu ujungnya tertutup (menjadi simpul
karena tidak bebas bergerak) dan ujung lainnya terbuka
(menjadi perut).

(1) Nada dasar:
Gelombang seperti gambar berikut menghasilkan nada
dasar dengan frekuensi:

Ujung tertutup
Gambar 1.19
Nada dasar atau nada har-
monik pertama.
Ujung terbuka

(2) Nada atas pertama:
Gelombang seperti gambar berikut menghasilkan nada

atas pertama dengan frekuensi:
Gambar 1.20
Nada atas pertama atau nada
harmonik kedua.

(3) Nada atas kedua:
Pola gelombang seperti gambar berikut menghasilkan

nada atas kedua dengan frekuensi:
Gambar 1.21
Dengan demikian, untuk nilai kecepatan perambatan Nada atas kedua atau nada
harmonik ketiga.
gelombang yang sama akan diperoleh perbandingan antara
frekuensi nada-nada pada pipa organa tertutup, yaitu

Gelombang 29
