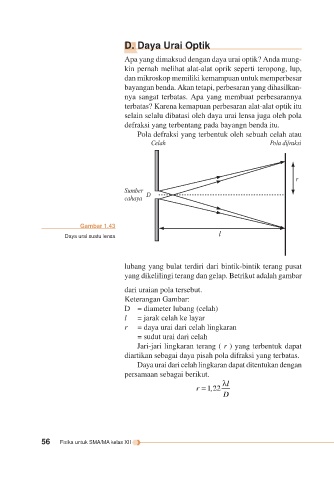

D. Daya Urai Optik

Apa yang dimaksud dengan daya urai optik? Anda mung-
kin pernah melihat alat-alat oprik seperti teropong, lup,
dan mikroskop memiliki kemampuan untuk memperbesar
bayangan benda. Akan tetapi, perbesaran yang dihasilkan-
nya sangat terbatas. Apa yang membuat perbesarannya
terbatas? Karena kemapuan perbesaran alat-alat optik itu
selain selalu dibatasi oleh daya urai lensa juga oleh pola
defraksi yang terbentang pada bayangn benda itu.
Pola defraksi yang terbentuk oleh sebuah celah atau
Celah Pola difraksi

r
Sumber
cahaya D

Gambar 1.43
Daya urai suatu lensa l

lubang yang bulat terdiri dari bintik-bintik terang pusat
yang dikelilingi terang dan gelap. Betrikut adalah gambar

dari uraian pola tersebut.
Keterangan Gambar:
D = diameter lubang (celah)
l = jarak celah ke layar
r = daya urai dari celah lingkaran
= sudut urai dari celah
Jari-jari lingkaran terang ( r ) yang terbentuk dapat
diartikan sebagai daya pisah pola difraksi yang terbatas.
Daya urai dari celah lingkaran dapat ditentukan dengan
persamaan sebagai berikut.

56 Fisika untuk SMA/MA kelas XII
