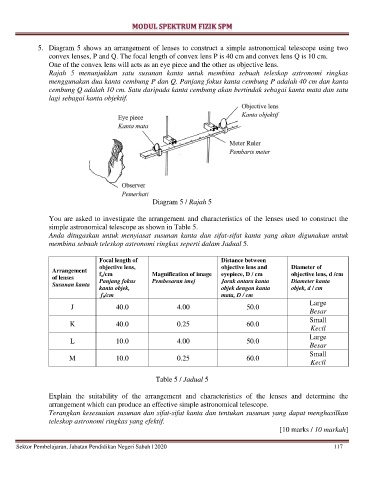

5. Diagram 5 shows an arrangement of lenses to construct a simple astronomical telescope using two
convex lenses, P and Q. The focal length of convex lens P is 40 cm and convex lens Q is 10 cm.
One of the convex lens will acts as an eye piece and the other as objective lens.
Rajah 5 menunjukkan satu susunan kanta untuk membina sebuah teleskop astronomi ringkas
menggunakan dua kanta cembung P dan Q. Panjang fokus kanta cembung P adalah 40 cm dan kanta
cembung Q adalah 10 cm. Satu daripada kanta cembung akan bertindak sebagai kanta mata dan satu
lagi sebagai kanta objektif.

Diagram 5 / Rajah 5

You are asked to investigate the arrangement and characteristics of the lenses used to construct the
simple astronomical telescope as shown in Table 5.
Anda ditugaskan untuk menyiasat susunan kanta dan sifat-sifat kanta yang akan digunakan untuk
membina sebuah teleskop astronomi ringkas seperti dalam Jadual 5.

Focal length of Distance between
objective lens, objective lens and Diameter of
Arrangement
of lenses f o /cm Magnification of image eyepiece, D / cm objective lens, d /cm
Jarak antara kanta
Panjang fokus
Pembesaran imej
Diameter kanta
Susunan kanta
kanta objek, objek dengan kanta objek, d / cm
f 0 /cm mata, D / cm
Large
J 40.0 4.00 50.0
Besar
Small
K 40.0 0.25 60.0
Kecil
Large
L 10.0 4.00 50.0
Besar
Small
M 10.0 0.25 60.0
Kecil

Table 5 / Jadual 5

Explain the suitability of the arrangement and characteristics of the lenses and determine the
arrangement which can produce an effective simple astronomical telescope.
Terangkan kesesuaian susunan dan sifat-sifat kanta dan tentukan susunan yang dapat menghasilkan
teleskop astronomi ringkas yang efektif.
[10 marks / 10 markah]
