(iii) What is the resistance of the diode when the potential difference is 2 V?
Berapakah rintangan diod itu apabila beza keupayaan ialah 2 V?

[2 marks / 2 markah]

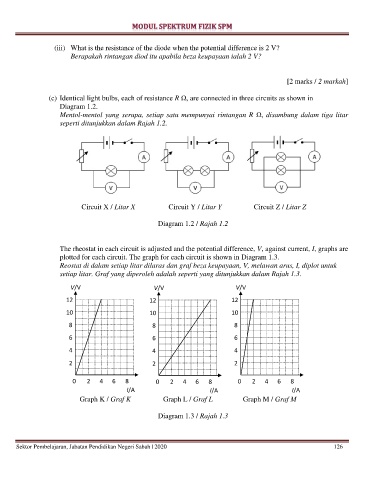

(c) Identical light bulbs, each of resistance R Ω, are connected in three circuits as shown in
Diagram 1.2.
Mentol-mentol yang serupa, setiap satu mempunyai rintangan R Ω, disambung dalam tiga litar
seperti ditunjukkan dalam Rajah 1.2.

Circuit X / Litar X Circuit Y / Litar Y Circuit Z / Litar Z

Diagram 1.2 / Rajah 1.2

The rheostat in each circuit is adjusted and the potential difference, V, against current, I, graphs are
plotted for each circuit. The graph for each circuit is shown in Diagram 1.3.
Reostat di dalam setiap litar dilaras dan graf beza keupayaan, V, melawan arus, I, diplot untuk
setiap litar. Graf yang diperoleh adalah seperti yang ditunjukkan dalam Rajah 1.3.

V/V V/V V/V
12 12 12

10 10 10
8 8 8

6 6 6
4 4 4

2 2 2

0 2 4 6 8 0 2 4 6 8 0 2 4 6 8
I/A I/A I/A
Graph K / Graf K Graph L / Graf L Graph M / Graf M

Diagram 1.3 / Rajah 1.3
