Page 16 - MODUL SPEKTRUM FIZIK SPM

o

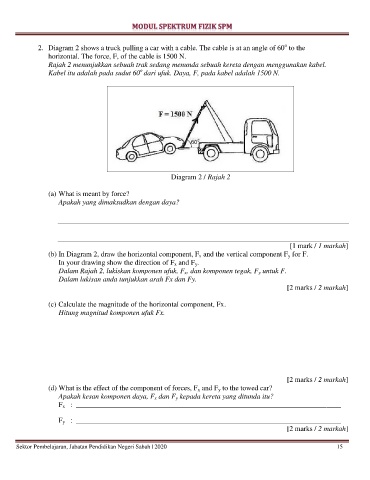

2. Diagram 2 shows a truck pulling a car with a cable. The cable is at an angle of 60 to the
horizontal. The force, F, of the cable is 1500 N.
Rajah 2 menunjukkan sebuah trak sedang menunda sebuah kereta dengan menggunakan kabel.
o
Kabel itu adalah pada sudut 60 dari ufuk. Daya, F, pada kabel adalah 1500 N.

Diagram 2 / Rajah 2

(a) What is meant by force?
Apakah yang dimaksudkan dengan daya?

[1 mark / 1 markah]
(b) In Diagram 2, draw the horizontal component, F x and the vertical component F y for F.
In your drawing show the direction of F x and F y.
Dalam Rajah 2, lukiskan komponen ufuk, F x, dan komponen tegak, F y untuk F.
Dalam lukisan anda tunjukkan arah Fx dan Fy.
[2 marks / 2 markah]

(c) Calculate the magnitude of the horizontal component, Fx.
Hitung magnitud komponen ufuk Fx.

[2 marks / 2 markah]
(d) What is the effect of the component of forces, F x and F y to the towed car?
Apakah kesan komponen daya, F x dan F y kepada kereta yang ditunda itu?
F x : _________________________________________________________________________

F y : _________________________________________________________________________
[2 marks / 2 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 15
