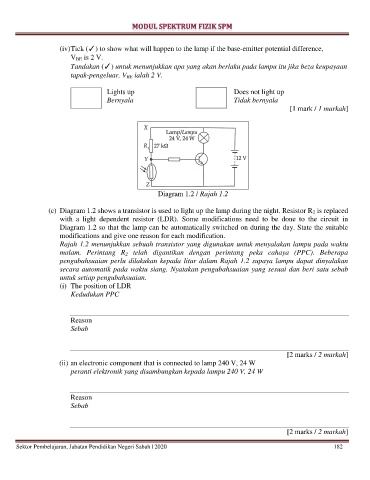

Page 183 - MODUL SPEKTRUM FIZIK SPM

(iv) Tick (✓) to show what will happen to the lamp if the base-emitter potential difference,
V BE is 2 V.
Tandakan (✓) untuk menunjukkan apa yang akan berlaku pada lampu itu jika beza keupayaan
tapak-pengeluar, V BE ialah 2 V.

Lights up Does not light up
Bernyala Tidak bernyala
[1 mark / 1 markah]

Diagram 1.2 / Rajah 1.2

(c) Diagram 1.2 shows a transistor is used to light up the lamp during the night. Resistor R 2 is replaced
with a light dependent resistor (LDR). Some modifications need to be done to the circuit in
Diagram 1.2 so that the lamp can be automatically switched on during the day. State the suitable
modifications and give one reason for each modification.
Rajah 1.2 menunjukkan sebuah transistor yang digunakan untuk menyalakan lampu pada waktu
malam. Perintang R 2 telah digantikan dengan perintang peka cahaya (PPC). Beberapa
pengubahsuaian perlu dilakukan kepada litar dalam Rajah 1.2 supaya lampu dapat dinyalakan
secara automatik pada waktu siang. Nyatakan pengubahsuaian yang sesuai dan beri satu sebab
untuk setiap pengubahsuaian.
(i) The position of LDR
Kedudukan PPC

Reason
Sebab

[2 marks / 2 markah]
(ii) an electronic component that is connected to lamp 240 V, 24 W
peranti elektronik yang disambungkan kepada lampu 240 V, 24 W

Reason
Sebab

[2 marks / 2 markah]
