Page 23 - MODUL SPEKTRUM FIZIK SPM

3. (a) What is the meaning of pressure?
Apakah maksud tekanan?
[1 mark / 1 markah]

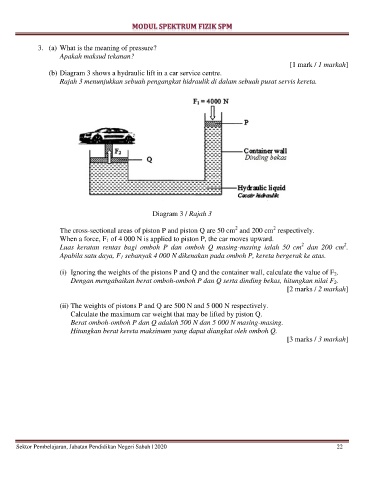

(b) Diagram 3 shows a hydraulic lift in a car service centre.
Rajah 3 menunjukkan sebuah pengangkat hidraulik di dalam sebuah pusat servis kereta.

Diagram 3 / Rajah 3

2
2
The cross-sectional areas of piston P and piston Q are 50 cm and 200 cm respectively.
When a force, F 1 of 4 000 N is applied to piston P, the car moves upward.
2
2
Luas keratan rentas bagi omboh P dan omboh Q masing-masing ialah 50 cm dan 200 cm .
Apabila satu daya, F 1 sebanyak 4 000 N dikenakan pada omboh P, kereta bergerak ke atas.

(i) Ignoring the weights of the pistons P and Q and the container wall, calculate the value of F 2.
Dengan mengabaikan berat omboh-omboh P dan Q serta dinding bekas, hitungkan nilai F 2.
[2 marks / 2 markah]

(ii) The weights of pistons P and Q are 500 N and 5 000 N respectively.
Calculate the maximum car weight that may be lifted by piston Q.
Berat omboh-omboh P dan Q adalah 500 N dan 5 000 N masing-masing.
Hitungkan berat kereta maksimum yang dapat diangkat oleh omboh Q.
[3 marks / 3 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 22
