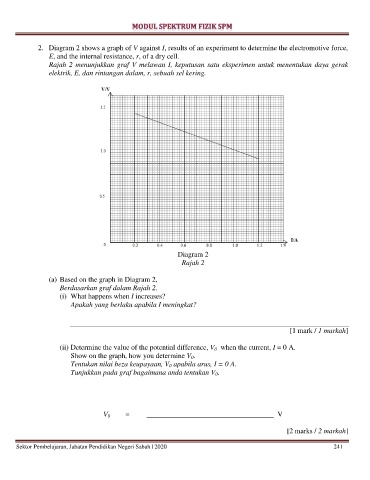

2. Diagram 2 shows a graph of V against I, results of an experiment to determine the electromotive force,
E, and the internal resistance, r, of a dry cell.
Rajah 2 menunjukkan graf V melawan I, keputusan satu eksperimen untuk menentukan daya gerak
elektrik, E, dan rintangan dalam, r, sebuah sel kering.

Diagram 2
Rajah 2

(a) Based on the graph in Diagram 2,
Berdasarkan graf dalam Rajah 2,
(i) What happens when I increases?
Apakah yang berlaku apabila I meningkat?

[1 mark / 1 markah]

(ii) Determine the value of the potential difference, V 0 when the current, I = 0 A.
Show on the graph, how you determine V 0.
Tentukan nilai beza keupayaan, V 0 apabila arus, I = 0 A.
Tunjukkan pada graf bagaimana anda tentukan V 0.

V 0 = ___________________________________ V

[2 marks / 2 markah]
