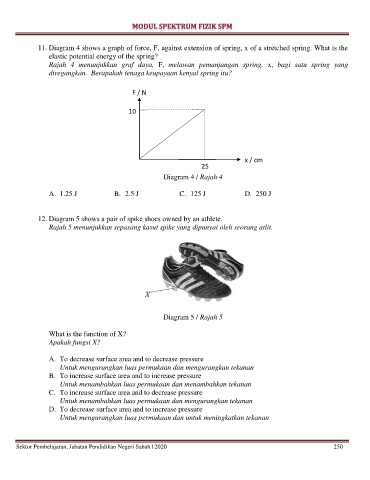

11. Diagram 4 shows a graph of force, F, against extension of spring, x of a stretched spring. What is the
elastic potential energy of the spring?
Rajah 4 menunjukkan graf daya, F, melawan pemanjangan spring, x, bagi satu spring yang
diregangkan. Berapakah tenaga keupayaan kenyal spring itu?

F / N

10

x / cm
25

Diagram 4 / Rajah 4

A. 1.25 J B. 2.5 J C. 125 J D. 250 J

12. Diagram 5 shows a pair of spike shoes owned by an athlete.
Rajah 5 menunjukkan sepasang kasut spike yang dipunyai oleh seorang atlit.

Diagram 5 / Rajah 5

What is the function of X?
Apakah fungsi X?

A. To decrease surface area and to decrease pressure
Untuk mengurangkan luas permukaan dan mengurangkan tekanan
B. To increase surface area and to increase pressure
Untuk menambahkan luas permukaan dan menambahkan tekanan
C. To increase surface area and to decrease pressure
Untuk menambahkan luas permukaan dan mengurangkan tekanan
D. To decrease surface area and to increase pressure
Untuk mengurangkan luas permukaan dan untuk meningkatkan tekanan
