SET 2

A student carries out an experiment to investigate the relationship between the mass of
a load, m, and the angle of deflection, θ, of a rod of fixed length mounted on a protractor.
The load is hung from one end of the rod.

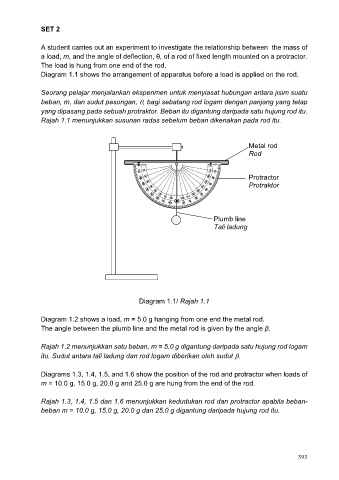

Diagram 1.1 shows the arrangement of apparatus before a load is applied on the rod.

Seorang pelajar menjalankan eksperimen untuk menyiasat hubungan antara jisim suatu
beban, m, dan sudut pesongan, q , bagi sebatang rod logam dengan panjang yang tetap

yang dipasang pada sebuah protraktor. Beban itu digantung daripada satu hujung rod itu.
Rajah 1.1 menunjukkan susunan radas sebelum beban dikenakan pada rod itu.

Metal rod
Rod
logam
Protractor
Protraktor

Plumb line
Tali ladung

Diagram 1.1/ Rajah 1.1

Diagram 1.2 shows a load, m = 5.0 g hanging from one end the metal rod.
The angle between the plumb line and the metal rod is given by the angle β.

Rajah 1.2 menunjukkan satu beban, m = 5.0 g digantung daripada satu hujung rod logam
itu. Sudut antara tali ladung dan rod logam diberikan oleh sudut b.

Diagrams 1.3, 1.4, 1.5, and 1.6 show the position of the rod and protractor when loads of
m = 10.0 g, 15.0 g, 20.0 g and 25.0 g are hung from the end of the rod.

Rajah 1.3, 1.4, 1.5 dan 1.6 menunjukkan kedudukan rod dan protractor apabila beban-
beban m = 10.0 g, 15.0 g, 20.0 g dan 25.0 g digantung daripada hujung rod itu.
