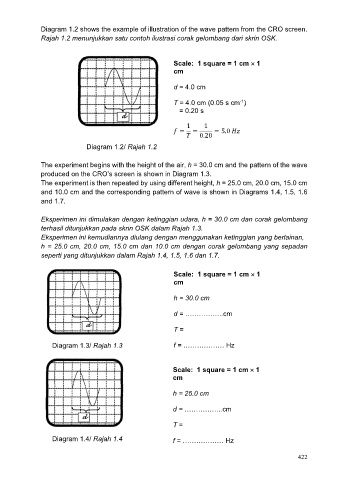

Diagram 1.2 shows the example of illustration of the wave pattern from the CRO screen.
Rajah 1.2 menunjukkan satu contoh ilustrasi corak gelombang dari skrin OSK.

Scale: 1 square = 1 cm ´ 1
cm
d = 4.0 cm

T = 4.0 cm (0.05 s cm )
-1
= 0.20 s

= 1 = 1 = 5.0
0.20
Diagram 1.2/ Rajah 1.2

The experiment begins with the height of the air, h = 30.0 cm and the pattern of the wave
produced on the CRO’s screen is shown in Diagram 1.3.
The experiment is then repeated by using different height, h = 25.0 cm, 20.0 cm, 15.0 cm
and 10.0 cm and the corresponding pattern of wave is shown in Diagrams 1.4, 1.5, 1.6
and 1.7.

Eksperimen ini dimulakan dengan ketinggian udara, h = 30.0 cm dan corak gelombang
terhasil ditunjukkan pada skrin OSK dalam Rajah 1.3.
Eksperimen ini kemudiannya diulang dengan menggunakan ketinggian yang berlainan,
h = 25.0 cm, 20.0 cm, 15.0 cm dan 10.0 cm dengan corak gelombang yang sepadan
seperti yang ditunjukkan dalam Rajah 1.4, 1.5, 1.6 dan 1.7.

Scale: 1 square = 1 cm ´ 1
cm

h = 30.0 cm
d = ……………..cm

T =

Diagram 1.3/ Rajah 1.3 f = ……………… Hz

Scale: 1 square = 1 cm ´ 1
cm

h = 25.0 cm

d = ……………..cm

T =
Diagram 1.4/ Rajah 1.4 f = ……………… Hz
