SET 11

A student carries out an experiment to investigate the relationship between the number
of turns, N, of a coil of wire and the induced current, I. A coil that is wound with 40 turns
of insulated copper wire is connected to a microammeter. The arrangement of the
apparatus is as shown in Diagram 1.1.

Seorang pelajar menjalankan eksperimen untuk mengkaji hubungan antara bilangan
lilitan, N, sebuah gegelung dawai dengan arus aruhan, I. Gegelung yang dililitkan dengan
40 lilitan dawai kuprum bertebat disambung ke sebuah microammeter. Susunan radas
adalah seperti yang ditunjukkan dalam Rajah 1.1.

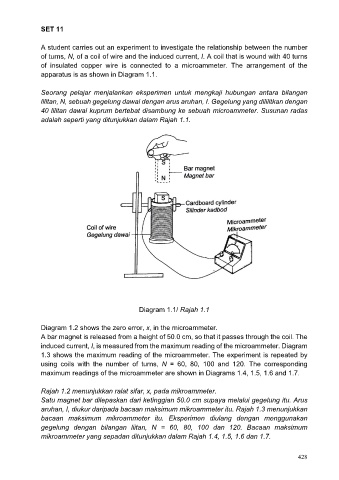

Diagram 1.1/ Rajah 1.1

Diagram 1.2 shows the zero error, x, in the microammeter.
A bar magnet is released from a height of 50.0 cm, so that it passes through the coil. The
induced current, I, is measured from the maximum reading of the microammeter. Diagram
1.3 shows the maximum reading of the microammeter. The experiment is repeated by
using coils with the number of turns, N = 60, 80, 100 and 120. The corresponding
maximum readings of the microammeter are shown in Diagrams 1.4, 1.5, 1.6 and 1.7.

Rajah 1.2 menunjukkan ralat sifar, x, pada mikroammeter.
Satu magnet bar dilepaskan dari ketinggian 50.0 cm supaya melalui gegelung itu. Arus
aruhan, I, diukur daripada bacaan maksimum mikroammeter itu. Rajah 1.3 menunjukkan
bacaan maksimum mikroammeter itu. Eksperimen diulang dengan menggunakan
gegelung dengan bilangan liitan, N = 60, 80, 100 dan 120. Bacaan maksimum
mikroammeter yang sepadan ditunjukkan dalam Rajah 1.4, 1.5, 1.6 dan 1.7.
