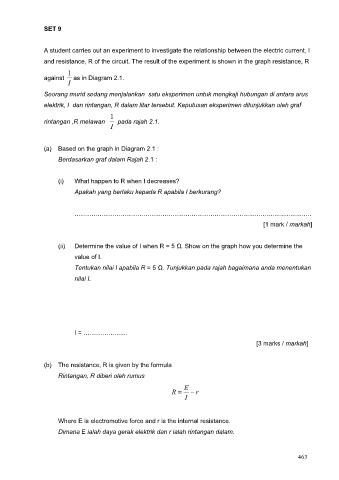

SET 9

A student carries out an experiment to investigate the relationship between the electric current, I

and resistance, R of the circuit. The result of the experiment is shown in the graph resistance, R
1
against as in Diagram 2.1.
I

Seorang murid sedang menjalankan satu eksperimen untuk mengkaji hubungan di antara arus
elektrik, I dan rintangan, R dalam litar tersebut. Keputusan eksperimen ditunjukkan oleh graf

1
rintangan ,R melawan pada rajah 2.1.
I

(a) Based on the graph in Diagram 2.1 :
Berdasarkan graf dalam Rajah 2.1 :

(i) What happen to R when I decreases?
Apakah yang berlaku kepada R apabila I berkurang?

………………………………………………………………………………….……..…………
[1 mark / markah]

(ii) Determine the value of I when R = 5 Ω. Show on the graph how you determine the

value of I.
Tentukan nilai I apabila R = 5 Ω. Tunjukkan pada rajah bagaimana anda menentukan
nilai I.

I = …………………
[3 marks / markah]

(b) The resistance, R is given by the formula

Rintangan, R diberi oleh rumus
E
R = - r
I

Where E is electromotive force and r is the internal resistance.
Dimana E ialah daya gerak elektrik dan r ialah rintangan dalam.

463
