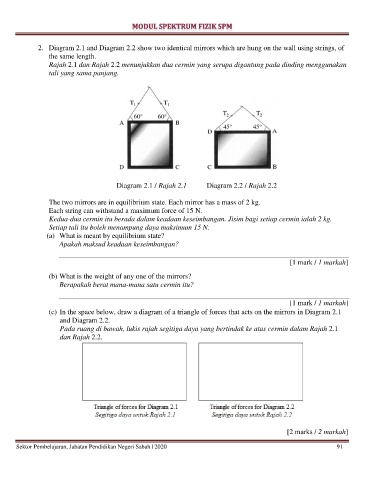

Page 92 - MODUL SPEKTRUM FIZIK SPM

2. Diagram 2.1 and Diagram 2.2 show two identical mirrors which are hung on the wall using strings, of
the same length.
Rajah 2.1 dan Rajah 2.2 menunjukkan dua cermin yang serupa digantung pada dinding menggunakan
tali yang sama panjang.

Diagram 2.1 / Rajah 2.1 Diagram 2.2 / Rajah 2.2

The two mirrors are in equilibrium state. Each mirror has a mass of 2 kg.
Each string can withstand a maximum force of 15 N.
Kedua-dua cermin itu berada dalam keadaan keseimbangan. Jisim bagi setiap cermin ialah 2 kg.
Setiap tali itu boleh menampung daya maksimum 15 N.
(a) What is meant by equilibrium state?
Apakah maksud keadaan keseimbangan?

[1 mark / 1 markah]

(b) What is the weight of any one of the mirrors?
Berapakah berat mana-mana satu cermin itu?

[1 mark / 1 markah]
(c) In the space below, draw a diagram of a triangle of forces that acts on the mirrors in Diagram 2.1
and Diagram 2.2.
Pada ruang di bawah, lukis rajah segitiga daya yang bertindak ke atas cermin dalam Rajah 2.1
dan Rajah 2.2.

[2 marks / 2 markah]

Sektor Pembelajaran, Jabatan Pendidikan Negeri Sabah | 2020 91
