48
อาคารคอนกรีต
เครื่องควบคุมความดัน
คลุมเครื่องปฏิกรณ์
ส่งไฟฟ้าไปยังครัวเรือน
ไอน้ า
เครื่องผลิต
ไอน้ า กังหันไอน้ า
เครื่องผลิตกระแสไฟฟ้า
แท่งควบคุม
แท่งเชื้อเพลิง
เครื่องควบแน่น
ถังปฏิกรณ์
ระบบระบายความร้อนวงจร 1 ระบบระบายความร้อนวงจร2

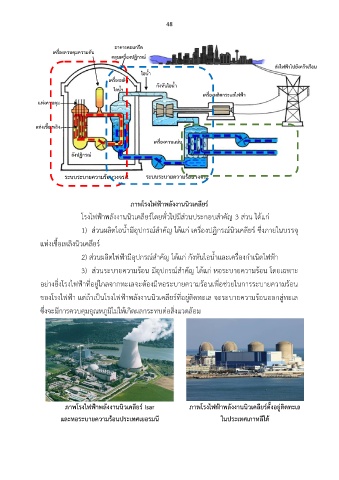

ภาพโรงไฟฟ้าพลังงานนิวเคลียร์
โรงไฟฟ้าพลังงานนิวเคลียร์โดยทั่วไปมีส่วนประกอบส าคัญ 3 ส่วน ได้แก่
1) ส่วนผลิตไอน้ ามีอุปกรณ์ส าคัญ ได้แก่ เครื่องปฏิกรณ์นิวเคลียร์ ซึ่งภายในบรรจุ
แท่งเชื้อเพลิงนิวเคลียร์
2) ส่วนผลิตไฟฟ้ามีอุปกรณ์ส าคัญ ได้แก่ กังหันไอน้ าและเครื่องก าเนิดไฟฟ้า
3) ส่วนระบายความร้อน มีอุปกรณ์ส าคัญ ได้แก่ หอระบายความร้อน โดยเฉพาะ
อย่างยิ่งโรงไฟฟ้าทอยู่ไกลจากทะเลจะต้องมีหอระบายความร้อนเพื่อช่วยในการระบายความร้อน
ี่
ี่
ของโรงไฟฟ้า แต่ถ้าเป็นโรงไฟฟ้าพลังงานนิวเคลียร์ทอยู่ติดทะเล จะระบายความร้อนออกสู่ทะเล
ซึ่งจะมีการควบคุมอุณหภูมิไม่ให้เกิดผลกระทบต่อสิ่งแวดล้อม
ภาพโรงไฟฟ้าพลังงานนิวเคลียร์ Isar ภาพโรงไฟฟ้าพลังงานนิวเคลียร์ตั้งอยู่ติดทะเล
และหอระบายความร้อนประเทศเยอรมนี ในประเทศเกาหลีใต้
