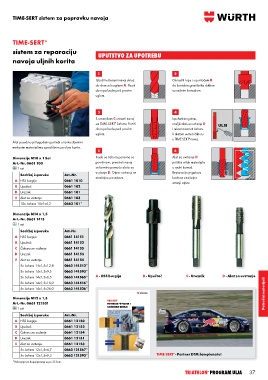

TIME-SERT sistem za popravku navoja
TIME-SERT ®
sistem za reparaciju Uputstvo za upotrebu
navoja uljnih korita
1 2
Izbušiti oštećeni navoj skroz Obraditi rupu s upuštačem B
do dna sa burgijom A. Paziti do kontakta graničnika dubine
da rupa bude pod pravim sa radnim komadom.
uglom.
3 4
S ureznikom C urezati navoj Ispuhati strugotinu,
za TIME-SERT čahuru. Paziti nauljiti alat za uvrtanje D ULJE
®
da rupa bude pod pravim i rukom navrnuti čahuru.
uglom. S alatom uvrnuti čahuru
u TIME-SERT navoj.
®
Alat posebno prilagođen upotrebi u tankostijenim i
mekanim materijalima specifičnim za uljna korita.
5 6
Dimenzije M10 x 1 Set Kada se čahura poravna sa Alat za uvrtanje D
Art.-Nr. 0661 100 površinom, preostali navoj pritišće višak materijala
1 set se formira pomoću alata za u radni komad.
Sadržaj isporuke Art.-Nr. uvrtanje D. Otpor uvrtanju se Reparacija je gotova
A HSS burgija 0661 1010 značajno povećava. kada se značajno
smanji otpor.
B Upuštač 0661 102
D Ureznik 0661 101
E Alat za uvrtanje 0661 103
10x čahura 10x1x6,2 0663 101*
Dimenzije M14 x 1,5
Art.-Nr. 0661 1415
1 set
Sadržaj isporuke Art.-Nr.
A HSS burgija 0661 14151
B Upuštač 0661 14152
C Čahura za vođenje 0661 14155
D Ureznik 0661 14153
E Alat za uvrtanje 0661 14154
5x čahura 14x1,5x12,8 0663 141512*
5x čahura 14x1,5x9,5 0663 141593*
5x čahura 14x1,5x6,5 0663 141565* A - HSS burgija B - Upuštač C - Ureznik D - Alat za uvrtanje
5x čahura 14x1,5x16,0 0663 141516*
5x čahura 14x1,5x26,0 0663 141526*
Dimenzije M12 x 1,5 ® Potrošni materijali
Art.-Nr. 0661 121501 TIME SERT
Perfect Thread Repair
Perfektan popravak i
and Reinforcement
1 set ojačavanje navoja
Sadržaj isporuke Art.-Nr.
A HSS burgija 0661 12150
B Upuštač 0661 12152
C Čahura za vodenje 0661 12154
D Ureznik 0661 12151
E Alat za uvrtanje 0661 12153
5x čahura 12x1,5x6,7 0663 121567*
®
5x čahura 12x1,5x9,3 0663 121593* MWF - 02/04 - 01823 - © • TIME SERT - Partner DTM šampionatu!
*Pakovanja za dopunjavanje su po 25 kom.
