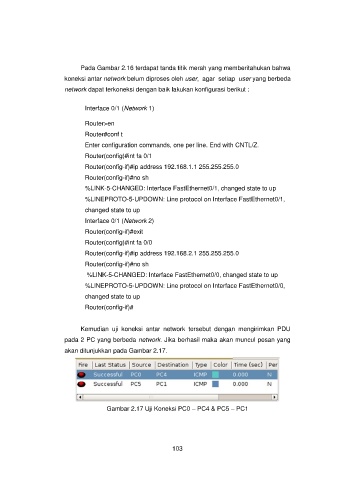

Page 33 - Administrasi Infrastruktur Jaringan kelas xii-dikonversi

Pada Gambar 2.16 terdapat tanda titik merah yang memberitahukan bahwa
koneksi antar network belum diproses oleh user, agar setiap user yang berbeda

network dapat terkoneksi dengan baik lakukan konfigurasi berikut :

Interface 0/1 (Network 1)

Router>en

Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa 0/1

Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no sh
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up

%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1,
changed state to up

Interface 0/1 (Network 2)
Router(config-if)#exit
Router(config)#int fa 0/0

Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no sh

%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0,
changed state to up

Router(config-if)#

Kemudian uji koneksi antar network tersebut dengan mengirimkan PDU

pada 2 PC yang berbeda network. Jika berhasil maka akan muncul pesan yang
akan ditunjukkan pada Gambar 2.17.

Gambar 2.17 Uji Koneksi PC0 – PC4 & PC5 – PC1

103
