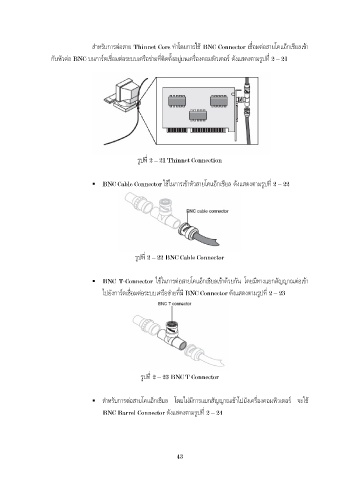

สําหรับการตอสาย Thinnet Core ทาโดยการใช BNC Connector เชือมตอสายโคแอ็กเชียลเขา
่
ํ

กับหัวตอ BNC บนการดเชือมตอระบบเครือขายทีติดตังอยูบนเครืองคอมพิวเตอร ดังแสดงตามรูปที 2 – 21
้
่
่
่
่


รูปที 2 – 21 Thinnet Connection
่

ƒ BNC Cable Connector ใชในการเขาหวสายโคแอ็กเชียล ดงแสดงตามรูปที 2 – 22
่
ั
ั

รูปที 2 – 22 BNC Cable Connector
่


ี
ƒ BNC T-Connector ใชในการตอสายโคแอ็กเชียลเขาดวยกัน โดยมทางแยกสัญญาณตอเขา
ไปยังการดเชือมตอระบบเครือขายทม BNC Connector ดังแสดงตามรูปที 2 – 23
่
่
ี
่
ี


รูปที 2 – 23 BNC T Connector
่

่
ี
ƒ สําหรับการตอสายโคแอ็กเชียล โดยไมมการแยกสัญญาณเขาไปยังเครืองคอมพิวเตอร จะใช
BNC Barrel Connector ดงแสดงตามรูปที 2 – 24
ั
่

43
