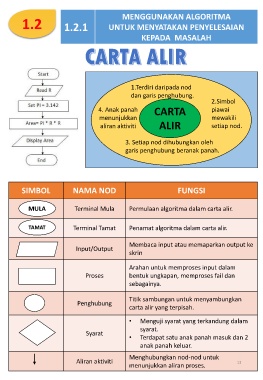

P. 13
MENGGUNAKAN ALGORITMA
1.2 1.2.1 UNTUK MENYATAKAN PENYELESAIAN
KEPADA MASALAH
1.Terdiri daripada nod
dan garis penghubung.
2.Simbol
4. Anak panah CARTA piawai
menunjukkan mewakili
aliran aktiviti ALIR setiap nod.
3. Setiap nod dihubungkan oleh
garis penghubung beranak panah.
SIMBOL NAMA NOD FUNGSI
MULA Terminal Mula Permulaan algoritma dalam carta alir.
TAMAT Terminal Tamat Penamat algoritma dalam carta alir.
Membaca input atau memaparkan output ke
Input/Output
skrin
Arahan untuk memproses input dalam
Proses bentuk ungkapan, memproses fail dan
sebagainya.
Titik sambungan untuk menyambungkan
Penghubung
carta alir yang terpisah.
• Menguji syarat yang terkandung dalam
syarat.
Syarat
• Terdapat satu anak panah masuk dan 2
anak panah keluar.
Menghubungkan nod-nod untuk
Aliran aktiviti 13
menunjukkan aliran proses.
