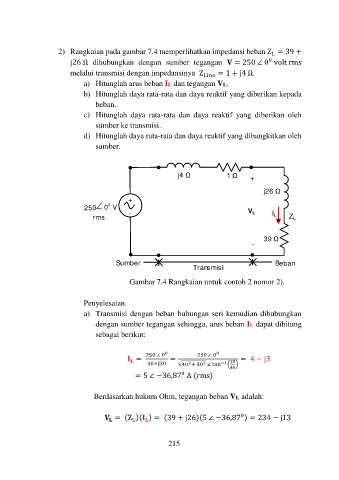

2) Rangkaian pada gambar 7.4 memperlihatkan impedansi beban Z = 39 +
L
0
j26 Ω dihubungkan dengan sumber tegangan = 250 ∠ 0 volt rms
melalui transmisi dengan impedansinya Z Line = 1 + j4 Ω.
a) Hitunglah arus beban IL dan tegangan VL.
b) Hitunglah daya rata-rata dan daya reaktif yang diberikan kepada
beban.
c) Hitunglah daya rata-rata dan daya reaktif yang diberikan oleh
sumber ke transmisi.
d) Hitunglah daya rata-rata dan daya reaktif yang dibangkitkan oleh
sumber.

j4 +
j26
+
0
250 0 V V L
rms - I L Z L

-
Sumber Beban
Tran smisi
Gambar 7.4 Rangkaian untuk contoh 2 nomor 2).

Penyelesaian.
a) Transmisi dengan beban hubungan seri kemudian dihubungkan
dengan sumber tegangan sehingga, arus beban IL dapat dihitung
sebagai berikut:

= 250 ∠ 0 0 = 2 250 ∠ 0 0 −1 30 = 4 − j3

40+j30
2
( )
√40 + 30 ∠ tan
40
0
= 5 ∠ −36,87 A (rms)

Berdasarkan hukum Ohm, tegangan beban VL adalah:

0
= (Z )( ) = (39 + j26)(5 ∠ −36,87 ) = 234 − j13

L

215
