b. Asumsikan frekuensi f = 60 Hz, berapa besarnya kapasitor yang harus
ditempatkan paralel dengan setiap impedansi fase untuk menaikkan PF
ke 0,93 lagging?
c. Berapakah besarnya daya reaktif yang diserap oleh setiap kapasitor jika
tegangan saluran, Vl pada beban adalah 440 volt?

I R I S
S
R S R I pS
V SN I pR V RN
Z p Z p
V RN I N V SN

N N
-
Sumber - Saluran V TN Z p Beban
+ V TN
+
I T I pT
T T

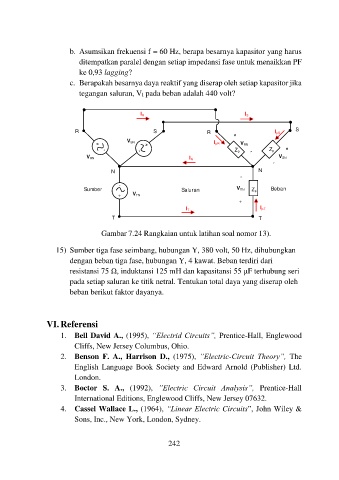

Gambar 7.24 Rangkaian untuk latihan soal nomor 13).

.
15) Sumber tiga fase seimbang, hubungan Y, 380 volt, 50 Hz, dihubungkan
dengan beban tiga fase, hubungan Y, 4 kawat. Beban terdiri dari
resistansi 75 Ω, induktansi 125 mH dan kapasitansi 55 μF terhubung seri
pada setiap saluran ke titik netral. Tentukan total daya yang diserap oleh
beban berikut faktor dayanya.

VI. Referensi

1. Bell David A., (1995), “Electrid Circuits”, Prentice-Hall, Englewood
Cliffs, New Jersey Columbus, Ohio.
2. Benson F. A., Harrison D., (1975), ”Electric-Circuit Theory”, The
English Language Book Society and Edward Arnold (Publisher) Ltd.
London.
3. Boctor S. A., (1992), ”Electric Circuit Analysis”, Prentice-Hall
International Editions, Englewood Cliffs, New Jersey 07632.
4. Cassel Wallace L., (1964), “Linear Electric Circuits”, John Wiley &
Sons, Inc., New York, London, Sydney.
