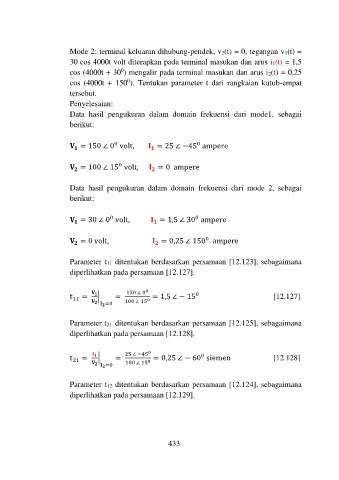

Mode 2: terminal keluaran dihubung-pendek, v2(t) = 0, tegangan v1(t) =
30 cos 4000t volt diterapkan pada terminal masukan dan arus i1(t) = 1,5
0
cos (4000t + 30 ) mengalir pada terminal masukan dan arus i2(t) = 0,25
0
cos (4000t + 150 ). Tentukan parameter t dari rangkaian kutub-empat
tersebut.
Penyelesaian:
Data hasil pengukuran dalam domain frekuensi dari mode1, sebagai
berikut:
0
0
= 150 ∠ 0 volt, = 25 ∠ −45 ampere
0
= 100 ∠ 15 volt, = 0 ampere
Data hasil pengukuran dalam domain frekuensi dari mode 2, sebagai
berikut:
0
= 30 ∠ 0 volt, = 1,5 ∠ 30 ampere
0
0
= 0 volt, = 0,25 ∠ 150 ampere
Parameter t11 ditentukan berdasarkan persamaan [12.123], sebagaimana
diperlihatkan pada persamaan [12.127].
0
t 11 = | = 150 ∠ 0 0 0 = 1,5 ∠ − 15 [12.127]
=0 100 ∠ 15
Parameter t21 ditentukan berdasarkan persamaan [12.125], sebagaimana
diperlihatkan pada persamaan [12.128].
0
t 21 = | = 25 ∠ −45 0 0 = 0,25 ∠ − 60 siemen [12.128]
=0 100 ∠ 15
Parameter t12 ditentukan berdasarkan persamaan [12.124], sebagaimana
diperlihatkan pada persamaan [12.129].
433
