Penyelesaian:
i

R = 10

v s(t) = + L = 5 mH

20 co s 2000t volt -

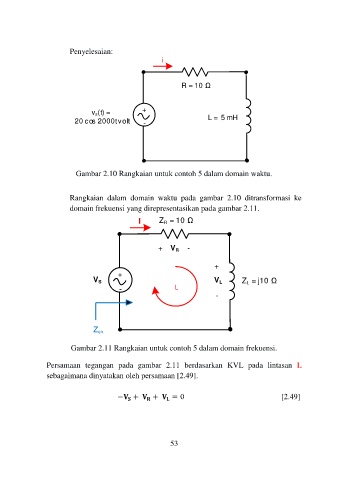

Gambar 2.10 Rangkaian untuk contoh 5 dalam domain waktu.

Rangkaian dalam domain waktu pada gambar 2.10 ditransformasi ke
domain frekuensi yang direpresentasikan pada gambar 2.11.
I Z R = 10

+ V R -

+ +
V S V L Z L = j10
- L
-

Z ek
Gambar 2.11 Rangkaian untuk contoh 5 dalam domain frekuensi.

Persamaan tegangan pada gambar 2.11 berdasarkan KVL pada lintasan L
sebagaimana dinyatakan oleh persamaan [2.49].

− + + = 0 [2.49]

53
