Page 262 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

A Z 1 Z 2 B
100
180

Z 3 120 -

C

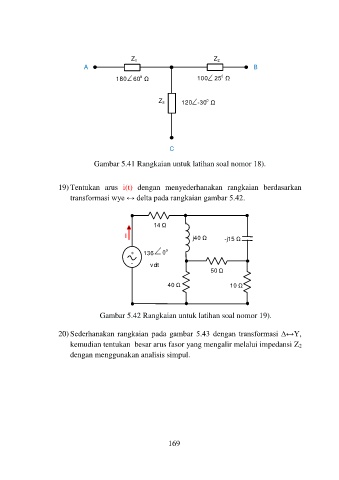

Gambar 5.41 Rangkaian untuk latihan soal nomor 18).

19) Tentukan arus i(t) dengan menyederhanakan rangkaian berdasarkan
transformasi wye ↔ delta pada rangkaian gambar 5.42.

I j40 -j15
+ 136 0
0
- vo lt

Gambar 5.42 Rangkaian untuk latihan soal nomor 19).

20) Sederhanakan rangkaian pada gambar 5.43 dengan transformasi ∆↔Y,

kemudian tentukan besar arus fasor yang mengalir melalui impedansi Z2
dengan menggunakan analisis simpul.
