i x

+

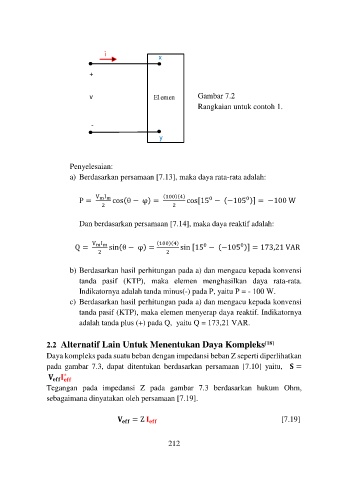

v Elemen Gambar 7.2
Rangkaian untuk contoh 1.

-
y

Penyelesaian:
a) Berdasarkan persamaan [7.13], maka daya rata-rata adalah:

0
0
P = V m I m cos(θ − φ) = (100)(4) cos[15 − (−105 )] = −100 W
2 2

Dan berdasarkan persamaan [7.14], maka daya reaktif adalah:

0
0
Q = V m I m sin(θ − φ) = (100)(4) sin [15 − (−105 )] = 173,21 VAR
2 2

b) Berdasarkan hasil perhitungan pada a) dan mengacu kepada konvensi
tanda pasif (KTP), maka elemen menghasilkan daya rata-rata.
Indikatornya adalah tanda minus(-) pada P, yaitu P = - 100 W.
c) Berdasarkan hasil perhitungan pada a) dan mengacu kepada konvensi
tanda pasif (KTP), maka elemen menyerap daya reaktif. Indikatornya
adalah tanda plus (+) pada Q, yaitu Q = 173,21 VAR.

2.2 Alternatif Lain Untuk Menentukan Daya Kompleks [18]

Daya kompleks pada suatu beban dengan impedansi beban Z seperti diperlihatkan
pada gambar 7.3, dapat ditentukan berdasarkan persamaan [7.10] yaitu, =
∗

Tegangan pada impedansi Z pada gambar 7.3 berdasarkan hukum Ohm,
sebagaimana dinyatakan oleh persamaan [7.19].

= Z [7.19]

212
