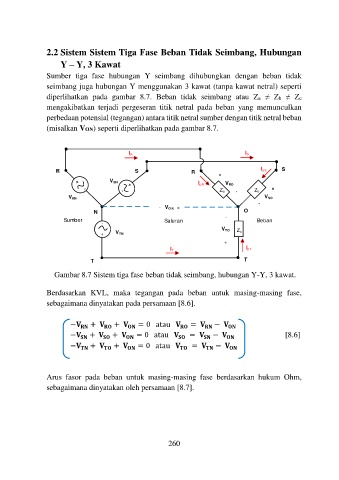

Page 353 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

2.2 Sistem Sistem Tiga Fase Beban Tidak Seimbang, Hubungan
Y – Y, 3 Kawat

Sumber tiga fase hubungan Y seimbang dihubungkan dengan beban tidak
seimbang juga hubungan Y menggunakan 3 kawat (tanpa kawat netral) seperti
diperlihatkan pada gambar 8.7. Beban tidak seimbang atau Za ≠ Zb ≠ Zc
mengakibatkan terjadi pergeseran titik netral pada beban yang memunculkan
perbedaan potensial (tegangan) antara titik netral sumber dengan titik netral beban
(misalkan VON) seperti diperlihatkan pada gambar 8.7.

I R I S

R S R I pS S

V SN I pR V RO

Z a Z b
V RN V SO
N - V ON + O
Sumber Saluran - Beban
-
V TO Z c
V TN
+
+

I T I pT
T T
Gambar 8.7 Sistem tiga fase beban tidak seimbang, hubungan Y-Y, 3 kawat.

Berdasarkan KVL, maka tegangan pada beban untuk masing-masing fase,
sebagaimana dinyatakan pada persamaan [8.6].

− + + = 0 atau = −

− + + = 0 atau = − [8.6]

− + + = 0 atau = −

Arus fasor pada beban untuk masing-masing fase berdasarkan hukum Ohm,
sebagaimana dinyatakan oleh persamaan [8.7].
