Page 13 - LITAR ELEKTRIK ASAS

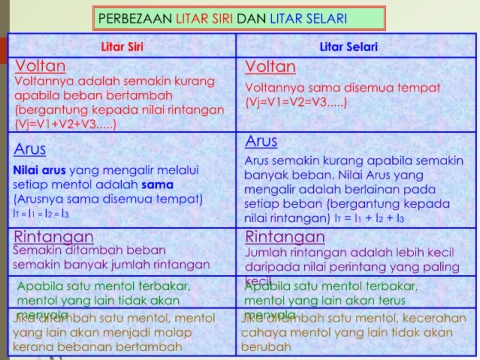

PERBEZAAN LITAR SIRI DAN LITAR SELARI

Litar Siri Litar Selari

Voltan Voltan

Voltannya adalah semakin kurang Voltannya sama disemua tempat
apabila beban bertambah (Vj=V1=V2=V3.....)

(bergantung kepada nilai rintangan

(Vj=V1+V2+V3.....)

Arus Arus

Arus semakin kurang apabila semakin
Nilai arus yang mengalir melalui banyak beban. Nilai Arus yang

setiap mentol adalah sama mengalir adalah berlainan pada

(Arusnya sama disemua tempat) setiap beban (bergantung kepada

IT = I1 = I2 = I3
nilai rintangan) IT = I1 + I2 + I3
Rintangan Rintangan

Semakin ditambah beban Jumlah rintangan adalah lebih kecil

semakin banyak jumlah rintangan daripada nilai perintang yang paling

kecil
Apabila satu mentol terbakar, Apabila satu mentol terbakar,

mentol yang lain tidak akan mentol yang lain akan terus

menyala
menyala
Jika ditambah satu mentol, mentol Jika ditambah satu mentol, kecerahan
yang lain akan menjadi malap cahaya mentol yang lain tidak akan

kerana bebanan bertambah berubah
