Page 9 - Starting System
P. 9

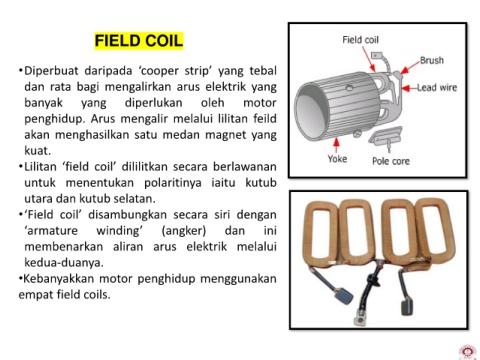

FIELD COIL
•Diperbuat daripada ‘cooper strip’ yang tebal
dan rata bagi mengalirkan arus elektrik yang
banyak yang diperlukan oleh motor
penghidup. Arus mengalir melalui lilitan feild
akan menghasilkan satu medan magnet yang
kuat.
•Lilitan ‘field coil’ dililitkan secara berlawanan
untuk menentukan polaritinya iaitu kutub
utara dan kutub selatan.
•‘Field coil’ disambungkan secara siri dengan
‘armature winding’ (angker) dan ini
membenarkan aliran arus elektrik melalui
kedua-duanya.
•Kebanyakkan motor penghidup menggunakan
empat field coils.
