РАЗДВИЖНАЯ СИСТЕМА

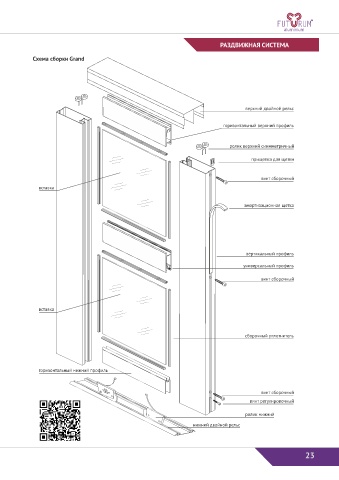

Схема сборки Grand

верхний двойной рельс

горизонтальный верхний профиль

ролик верхний сиимметричный

прищепка для щетки

винт сборочный
вставка

амортизационная щетка

вертикальный профиль
универсальный профиль

винт сборочный

вставка

сборочный уплотнитель

горизонтальный нижний профиль

винт сборочный
винт регулировочный

ролик нижний
нижний двойной рельс
