РАСПАШНОЙ МЕХАНИЗМ

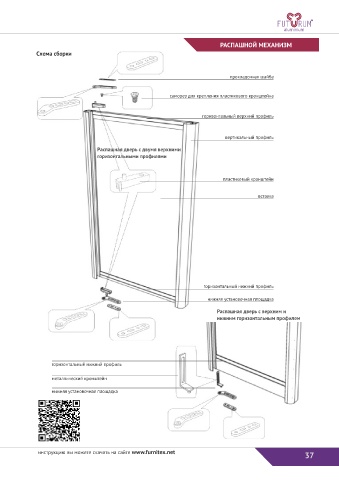

Схема сборки

прокладочная шайба

саморез для крепления пластикового кронштейна

горизонтальный верхний профиль

вертикальный профиль

Распашная дверь с двумя верхними
горизонтальными профилями

пластиковый кронштейн

вставка

горизонтальный нижний профиль

нижняя установочная площадка
Распашная дверь с верхним и
нижним горизонтальным профилем

горизонтальный нижний профиль

металлический кронштейн
нижняя установочная площадка

инструкцию вы можете скачать на сайте www.furnitex.net
