ФАСАДНАЯ СИСТЕМА

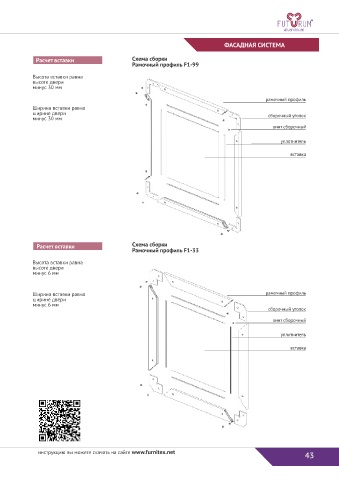

Расчет вставки Схема сборки
Рамочный профиль F1-99
Высота вставки равна
высоте двери
минус 30 мм
рамочный профиль
Ширина вставки равна
ширине двери сборочный уголок
минус 30 мм
винт сборочный
уплотнитель
вставка
Расчет вставки Схема сборки
Рамочный профиль F1-33
Высота вставки равна
высоте двери
минус 6 мм
Ширина вставки равна рамочный профиль
ширине двери
минус 6 мм
сборочный уголок
винт сборочный
уплотнитель
вставка
инструкцию вы можете скачать на сайте www.furnitex.net
