รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง งานโลหะแผ่น สัปดาห์ที่ 13-14-15 แผ่นที่ 3
2.2 การเคาะขึ้นขอบเพื่อท าการขึ้นขอบลวด
1. เคาะพับขอบชิ้นงานให้ตั้งฉากบนแบบของ Beak Horn Stake ดังแสดงในรูป ก
2. วางลวดลงบนมุมฉากของชิ้นงานใช้คีมปากแบนจับชิ้นงานกับลวดไว้จากนั้นใช้ค้อนไม้เคาะ
ขอบให้แนบลงกับลวด ดังแสดงในรูป ข และ ค
3. ใช้มือช่วยจับยกชิ้นงานขึ้นโดยให้ด้านที่เข้าขอบลวดวางอยู่บนโต๊ะใช้หางของค้อนเคาะ
ตะเข็บท าการเคาะขอบโลหะแผ่นให้แนบไปตามผิวโค้งของลวด ดังแสดงในรูป ง และ จ
(ก) พับขอบให้ตั้งฉากบน Stake (ข)
(ค) (ง) (จ)

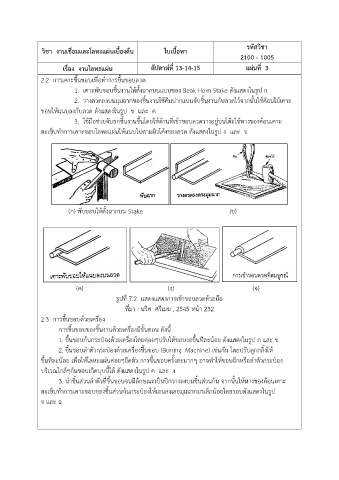

รูปที่ 7.2 แสดงแสดงการเข้าขอบลวดด้วยมือ
ที่มา : นริศ ศรีเมฆ , 2545 หน้า 232
2.3 การขึ้นขอบด้วยเครื่อง
การขึ้นขอบของชิ้นงานด้วยเครื่องมีขั้นตอน ดังนี้
1. ขึ้นขอบก้นกระป๋องด้วยเครื่องโดยค่อยๆปรับให้ขอบงอขึ้นทีละน้อย ดังแสดงในรูป ก และ ข
2. ขึ้นขอบล าตัวกระป๋องด้วยเครื่องขึ้นขอบ (Burring Machine) เช่นกัน โดยปรับลูกกลิ้งให้
ขึ้นทีละน้อย เพื่อให้โลหะแผ่นค่อยๆยืดตัว การขึ้นขอบครั้งละมากๆ อาจท าให้ขอบฉีกหรือล าตัวกระป๋อง
บริเวณใกล้ๆก้นขอบเกิดบุบบี้ได้ ดังแสดงในรูป ค และ ง
3. น าชิ้นส่วนล าตัวที่ขึ้นขอบจนมีลักษณะเป็นปีกวางลงบนชิ้นส่วนก้น จากนั้นให้หางของค้อนเคาะ
ตะเข็บท าการเคาะขอบของชิ้นส่วนก้นกระป๋องให้เอนลงเลยมุมฉากมาเล็กน้อยโดยรอบดังแสดงในรูป
จ และ ฉ
