P. 219

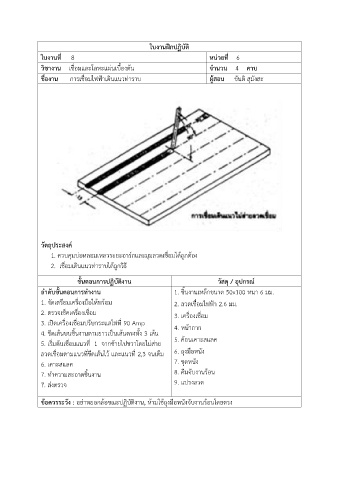

ใบงานฝึกปฏิบัติ
ใบงานที่ 8 หน่วยที่ 6
วิชางาน เชื่อมและโลหะแผ่นเบื้องต้น จ านวน 4 คาบ
ชื่องาน การเชื่อมไฟฟ้าเดินแนวท่าราบ ผู้สอน ขันติ สุมังสะ
วัตถุประสงค์
1. ควบคุมบ่อหลอมเหลวระยะอาร์กและมุมลวดเชื่อมได้ถูกต้อง
2. เชื่อมเดินแนวท่าราบได้ถูกวิธี
ขั้นตอนการปฏิบัติงาน วัสดุ / อุปกรณ์
ล าดับขั้นตอนการท างาน 1. ชิ้นงานเหล็กขนาด 50x100 หนา 6 มม.
1. จัดเตรียมเครื่องมือให้พร้อม 2. ลวดเชื่อมไฟฟ้า 2.6 มม.
2. ตรวจเช็คเครื่องเชื่อม 3. เครื่องเชื่อม
3. เปิดเครื่องเชื่อมปรับกระแสไฟที่ 90 Amp 4. หน้ากาก
4. ขีดเส้นบนชิ้นงานตามยาวเป็นเส้นตรงทั้ง 3 เส้น
5. เริ่มต้นเชื่อมแนวที่ 1 จากซ้ายไปขวาโดยไม่ส่าย 5. ค้อนเคาะสแลค
ลวดเชื่อมตามแนวที่ขีดเส้นไว้ และแนวที่ 2,3 จนเต็ม 6. ถุงมือหนัง
6. เคาะสแลค 7. ชุดหนัง
7. ท าความสะอาดชิ้นงาน 8. คีมจับงานร้อน
7. ส่งตรวจ 9. แปรงลวด
ข้อควรระวัง : อย่าหยอกล้อขณะปฏิบัติงาน, ห้ามใช้ถุงมือหนังจับงานร้อนโดยตรง
