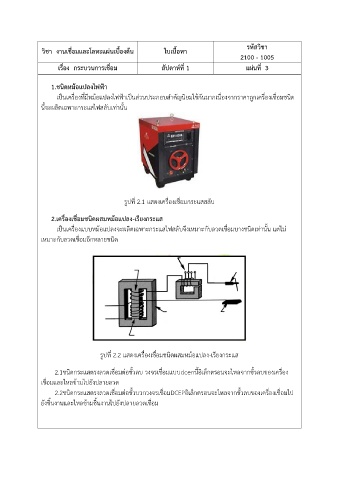

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง กระบวนการเชื่อม สัปดาห์ที่ 1 แผ่นที่ 3
1.ชนิดหม้อแปลงไฟฟ้า
เป็นเครื่องที่มีหม้อแปลงไฟฟ้าเป็นส่วนประกอบส าคัญนิยมใช้กันมากเนื่องจากราคาถูกเครื่องเชื่อมชนิด
นี้จะผลิตเฉพาะกระแสไฟสลับเท่านั้น
รูปที่ 2.1 แสดงเครื่องเชื่อมกระแสสลับ
2.เครื่องเชื่อมชนิดผสมหม้อแปลง-เรียงกระแส
เป็นเครื่องแบบหม้อแปลงจะผลิตเฉพาะกระแสไฟสลับจึงเหมาะกับลวดเชื่อมบางชนิดเท่านั้น แต่ไม่
เหมาะกับลวดเชื่อมอีกหลายชนิด
รูปที่ 2.2 แสดงเครื่องเชื่อมชนิดผสมหม้อแปลง-เรียงกระแส
2.1ชนิดกระแสตรงลวดเชื่อมต่อขั้วลบ วงจรเชื่อมแบบdcenนี้อิเล็กตรอนจะไหลจากขั้วลบของเครื่อง
เชื่อมและไหลข้ามไปยังปลายลวด
2.2ชนิดกระแสตรงลวดเชื่อมต่อขั้วบวกวงจรเชื่อมDCEPอิเล็กตรอนจะไหลจากขั้วลบของเครื่องเชื่อมไป
ยังชิ้นงานและไหลข้ามชิ้นงานไปยังปลายลวดเชื่อม
