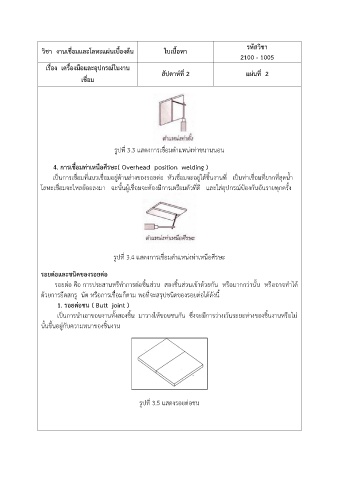

Page 65 - แฟ้มสะสมงาน
P. 65
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง เครื่องมือและอุปกรณ์ในงาน สัปดาห์ที่ 2 แผ่นที่ 2
เชื่อม
รูปที่ 3.3 แสดงการเชื่อมต าแหน่งท่าขนานนอน
4. การเชื่อมท่าเหนือศีรษะ( Overhead position welding )
เป็นการเชื่อมที่แนวเชื่อมอยู่ด้านล่างของรอยต่อ หัวเชื่อมจะอยู่ใต้ชิ้นงานที่ เป็นท่าเชื่อมที่ยากที่สุดน้ า
โลหะเชื่อมจะไหลย้อยลงมา ฉะนั้นผู้เชื่อมจะต้องมีการเตรียมตัวที่ดี และใส่อุปกรณ์ป้องกันอันรายทุกครั้ง
รูปที่ 3.4 แสดงการเชื่อมต าแหน่งท่าเหนือศีรษะ
รอยต่อและชนิดของรอยต่อ
รอยต่อ คือ การประสานหรืท าการต่อชิ้นส่วน สองชิ้นส่วนเข้าด้วยกัน หรือมากกว่านั้น หรืออาจท าได้
ด้วยการยึดสกรู นัต หรือการเชื่อมก็ตาม พอที่จะสรุปชนิดของรอยต่อได้ดังนี้
1. รอยต่อชน ( Butt joint )
เป็นการน าเอาขอบงานทั้งสองชิ้น มาวางให้ขอบชนกัน ซึ่งจะมีการว่างเว้นระยะห่างของชิ้นงานหรือไม่
นั้นขึ้นอยู่กับความหนาของชิ้นงาน
รูปที่ 3.5 แสดงรอยต่อชน
