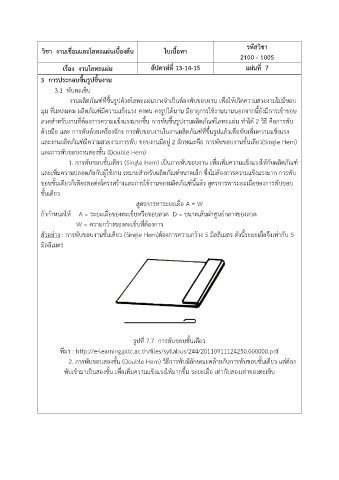

รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005

เรื่อง งานโลหะแผ่น สัปดาห์ที่ 13-14-15 แผ่นที่ 7
3 การประกอบขึ้นรูปชิ้นงาน

3.1 พับตะเข็บ
งานผลิตภัณฑ์ที่ขึ้นรูปด้วยโลหะแผ่นบางจ าเป็นต้องพับขอบงาน เพื่อให้เกิดความสวยงามไม่มีขอบ
มุม ที่แหลมคม ผลิตภัณฑ์มีความแข็งแรง คงทน คงรูปได้นาน มีอายุการใช้งานนานนอกจากนี้ยังมีการเข้าขอบ
ลวดส าหรับงานที่ต้องการความแข็งแรงมากขึ้น การพับขึ้นรูปงานผลิตภัณฑ์โลหะแผ่น ท าได้ 2 วิธี คือการพับ

ด้วยมือ และ การพับด้วยเครื่องจักร การพับขอบงานในงานผลิตภัณฑ์ที่ขึ้นรูปแล้วเพื่อพับเพิ่มความแข็งแรง
และงานผลิตภัณฑ์มีความสวยงามการพับ ขอบงานมีอยู่ 2 ลักษณะคือ การพับขอบงานชั้นเดียว(Single Hem)
และการพับขอบงานสองชั้น (Double Hem)
1. การพับขอบชั้นเดียว (Single Hem) เป็นการพับขอบงาน เพื่อเพิ่มความแข็งแรงให้กับผลิตภัณฑ์

และเพิ่มความปลอดภัยกับผู้ใช้งาน เหมาะส าหรับผลิตภัณฑ์ขนาดเล็ก ซึ่งไม่ต้องการความแข็งแรงมาก การพับ
ขอบชั้นเดียวก็เพียงพอต่อโครงสร้างและการใช้งานจองผลิตภัณฑ์นี้แล้ว สูตรการหาระยะเผื่อของการพับขอบ
ชั้นเดียว

สูตรการหาระยะเผื่อ A = W
ถ้าก าหนดให้ A = ระยะเผื่อของตะเข็บหรือขอบลวด D = ขนาดเส้นผ่าศูนย์กลางของลวด
W = ความกว้างของตะเข็บที่ต้องการ
ตัวอย่าง : การพับขอบงานชั้นเดียว (Single Hem)ต้องการความกว้าง 5 มิลลิเมตร ดังนี้ระยะเผื่อจึงเท่ากับ 5
มิลลิเมตร

รูปที่ 7.7 การพับขอบชั้นเดียว
ที่มา : http://e-learning.pltc.ac.th/files/syllabus/244/20110911124250.000000.pdf
2. การพับขอบสองชั้น (Double Hem) วิธีการพับมีลักษณะคล้ายกับการพับขอบชั้นเดียว แต่ต้อง

พับเข้ามาเป็นสองชั้น เพื่อเพิ่มความแข็งแรงให้มากขึ้น ระยะเผื่อ เท่ากับสองเท่าของตะเข็บ
