P. 208
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง ตะเข็บงานและงานบัดกรี สัปดาห์ที่ 16 แผ่นที่ 8

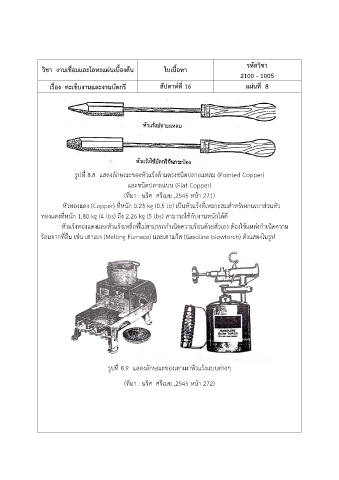

รูปที่ 8.8 แสดงลักษณะของหัวแร้งด้ามตรงชนิดปลายแหลม (Pointed Copper)
และชนิดปลายแบน (Flat Copper)
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 271)
หัวทองแดง (Copper) ที่หนัก 0.23 kg (0.5 lb) เป็นหัวแร้งที่เหมาะสมส าหรับงานเบาส่วนหัว
ทองแดงที่หนัก 1.80 kg (4 lbs) ถึง 2.26 kg (5 lbs) สามารถใช้กับงานหนักได้ดี
หัวแร้งทองแดงและหัวแร้งเหล็กที่ไม่สามารถก าเนิดความร้อนด้วยตัวเอง ต้องใช้แหล่งก าเนิดความ
ร้อนจากที่อื่น เช่น เตาเผา (Melting Furnace) และเตาแก๊ส (Gasoline blowtorch) ดังแสดงในรูป
รูปที่ 8.9 แสดงลักษณะของเตาเผาหัวแร้งแบบต่างๆ
(ที่มา : นริศ ศรีเมฆ ,2545 หน้า 272)
