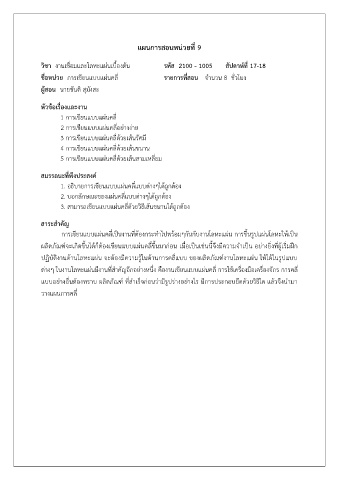

P. 217
แผนการสอนหน่วยที่ 9
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น รหัส 2100 - 1005 สัปดาห์ที่ 17-18
ชื่อหน่วย การเขียนแบบแผ่นคลี่ รายการที่สอน จ านวน 8 ชั่วโมง
ผู้สอน นายขันติ สุมังสะ
หัวข้อเรื่องและงาน
1 การเขียนแบบแผ่นคลี่
2 การเขียนแบบแผ่นคลี่อย่างง่าย
3 การเขียนแบบแผ่นคลี่ด้วยเส้นรัศมี
4 การเขียนแบบแผ่นคลี่ด้วยเส้นขนาน
5 การเขียนแบบแผ่นคลี่ด้วยเส้นสามเหลี่ยม
สมรรถนะที่พึงประสงค์
1. อธิบายการเขียนแบบแผ่นคลี่แบบต่างๆได้ถูกต้อง
2. บอกลักษณะของแผ่นคลี่แบบต่างๆได้ถูกต้อง
3. สามารถเขียนแบบแผ่นคลี่ด้วยวิธีเส้นขนานได้ถูกต้อง
สาระส าคัญ
การเขียนแบบแผ่นคลี่เป็นงานที่ต้องกระท าไปพร้อมๆกันกับงานโลหะแผ่น การขึ้นรูปแผ่นโลหะให้เป็น
ผลิตภัณฑ์จะเกิดขึ้นได้ก็ต้องเขียนแบบแผ่นคลี่ขึ้นมาก่อน เมื่อเป็นเช่นนี้จึงมีความจ าเป็น อย่างยิ่งที่ผู้เริ่มฝึก
ปฏิบัติงานด้านโลหะแผ่น จะต้องมีความรู้ในด้านการคลี่แบบ ของผลิตภัณฑ์งานโลหะแผ่น ให้ได้ในรูปแบบ
ต่างๆ ในงานโลหะแผ่นมีงานที่ส าคัญอีกอย่างหนึ่ง คืองานเขียนแบบแผ่นคลี่ การใช้เครื่องมือเครื่องจักร การคลี่
แบบอย่างอื่นต้องทราบ ผลิตภัณฑ์ ที่ส าเร็จก่อนว่ามีรูปร่างอย่างไร มีการประกอบยึดด้วยวิธีใด แล้วจึงน ามา
วางแผนการคลี่
