Page 93 - merged (pdf.io)
P. 93
รหัสวิชา
วิชา งานเชื่อมและโลหะแผ่นเบื้องต้น ใบเนื้อหา
2100 - 1005
เรื่อง กระบวนการเชื่อม สัปดาห์ที่ 1 แผ่นที่ 4
3.เครื่องเชื่อมแบบอินเวอร์เตอร์
เครื่องเชื่อมชนิดนี้จะมีขนาดเล็ก น้ าหนักเบา เหมาะส าหรับงานที่ต้องย้ายเคลื่อนที่บ่อยๆมีประสิทธิภาพ
ของพลังงานสูงเนื่องจากศูนย์เสียพลังงานน้อยมากหลักการท างานคือจะแปลงกระแสไฟฟ้ากระแสสลับให้เป็น
กระแสตรงเครื่องเชื่อมมีทั้งกระแสตรงและกระแสสลับ

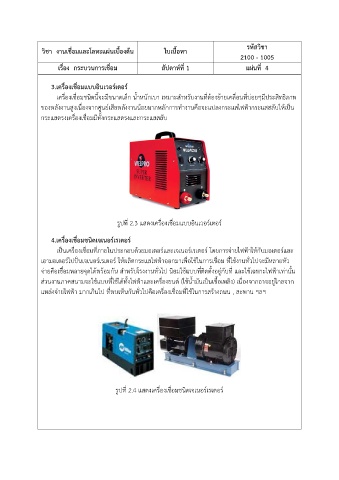

รูปที่ 2.3 แสดงเครื่องเชื่อมแบบอินเวอร์เตอร์
4.เครื่องเชื่อมชนิดเจเนอร์เรเตอร์
เป็นเครื่องเชื่อมที่ภายในประกอบด้วยมอเตอร์และเจเนอร์เรเตอร์ โดยการจ่ายไฟฟ้าให้กับมอเตอร์และ
เอามอเตอร์ไปปั่นเจเนอร์เรเตอร์ ให้ผลิตกระแสไฟฟ้าออกมาเพื่อใช้ในการเชื่อม ที่ใช้งานทั่วไปจะมีหลายหัว
จ่ายคือเชื่อมหลายจุดได้พร้อมกัน ส าหรับโรงงานทั่วไป นิยมใช้แบบที่ติดตั้งอยู่กับที่ และใช้เฉพาะไฟฟ้าเท่านั้น
ส่วนงานภาคสนามจะใช้แบบที่ใช้ได้ทั้งไฟฟ้าและเครื่องยนต์ (ใช้น้ ามันเป็นเชื้อเพลิง) เนื่องจากอาจอยู่ไกลจาก
แหล่งจ่ายไฟฟ้า มากเกินไป ที่พบเห็นกันทั่วไปคือเครื่องเชื่อมที่ใช้ในการสร้างถนน , สะพาน ฯลฯ
รูปที่ 2.4 แสดงเครื่องเชื่อมชนิดเจเนอร์เรเตอร์
