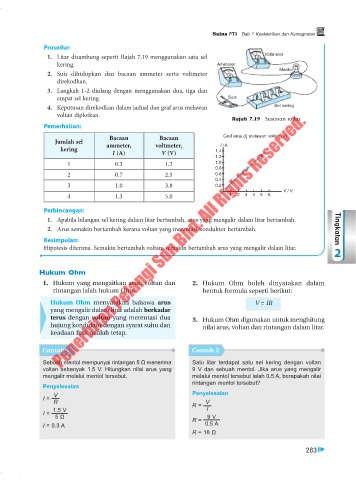

Sains PT3 Bab 7 Keelektrikan dan Kemagnetan

Prosedur:
0 V
1. Litar disambung seperti Rajah 7.19 menggunakan satu sel Voltmeter
kering. Ammeter – +
Mentol
2. Suis dihidupkan dan bacaan ammeter serta voltmeter A
0
direkodkan. – +
3. Langkah 1-2 diulang dengan menggunakan dua, tiga dan
empat sel kering. Suis
4. Keputusan direkodkan dalam jadual dan graf arus melawan Sel kering
Penerbitan Pelangi Sdn Bhd. All Rights Reserved.
voltan diplotkan.
Rajah 7.19 Susunan radas
Pemerhatian:
Bacaan Bacaan Graf arus (l) melawan voltan (V)
Jumlah sel ammeter, voltmeter,
kering I / A
I (A) V (V) 1.4
1.2
1 0.3 1.2 1.0
0.8
2 0.7 2.5 0.6
0.4
3 1.0 3.8 0.2
0 V / V
4 1.3 5.0 1 2 3 4 5 6
Perbincangan:
1. Apabila bilangan sel kering dalam litar bertambah, arus yang mengalir dalam litar bertambah. T T
i
i
n
n
2. Arus semakin bertambah kerana voltan yang merentasi konduktor bertambah. g g
k
k
a
a
Kesimpulan: t n
t
a
a
Hipotesis diterima. Semakin bertambah voltan, semakin bertambah arus yang mengalir dalam litar.
n
2
Hukum Ohm
1. Hukum yang mengaitkan arus, voltan dan 2. Hukum Ohm boleh dinyatakan dalam
rintangan ialah hukum Ohm. bentuk formula seperti berikut:
Hukum Ohm menyatakan bahawa arus V = IR
yang mengalir dalam litar adalah berkadar
terus dengan voltan yang merentasi dua 3. Hukum Ohm digunakan untuk menghitung
hujung konduktor dengan syarat suhu dan nilai arus, voltan dan rintangan dalam litar.
keadaan fizik adalah tetap.
Contoh 1 Contoh 2
Sebuah mentol mempunyai rintangan 5 Ω menerima Satu litar terdapat satu sel kering dengan voltan
voltan sebanyak 1.5 V. Hitungkan nilai arus yang 9 V dan sebuah mentol. Jika arus yang mengalir
mengalir melalui mentol tersebut. melalui mentol tersebut ialah 0.5 A, berapakah nilai
rintangan mentol tersebut?
Penyelesaian
V Penyelesaian
I =
R R = V
1.5 V I
I =
5 Ω R = 9 V
I = 0.3 A 0.5 A
R = 18 Ω

283
