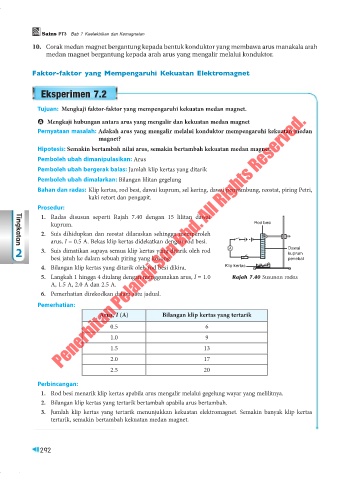

Sains PT3 Bab 7 Keelektrikan dan Kemagnetan

10. Corak medan magnet bergantung kepada bentuk konduktor yang membawa arus manakala arah
medan magnet bergantung kepada arah arus yang mengalir melalui konduktor.

Faktor-faktor yang Mempengaruhi Kekuatan Elektromagnet

Eksperimen 2.1
Eksperimen 2.1
Eksperimen 7.2
Tujuan: Mengkaji faktor-faktor yang mempengaruhi kekuatan medan magnet.
Penerbitan Pelangi Sdn Bhd. All Rights Reserved.
A Mengkaji hubungan antara arus yang mengalir dan kekuatan medan magnet
Pernyataan masalah: Adakah arus yang mengalir melalui konduktor mempengaruhi kekuatan medan
magnet?
Hipotesis: Semakin bertambah nilai arus, semakin bertambah kekuatan medan magnet.
Pemboleh ubah dimanipulasikan: Arus
Pemboleh ubah bergerak balas: Jumlah klip kertas yang ditarik
Pemboleh ubah dimalarkan: Bilangan lilitan gegelung
Bahan dan radas: Klip kertas, rod besi, dawai kuprum, sel kering, dawai penyambung, reostat, piring Petri,
kaki retort dan pengapit.
Prosedur:
1. i Radas disusun seperti Rajah 7.40 dengan 15 lilitan dawai
T
T
i
g kuprum. Rod besi
n
n
g
2. t
a Suis dihidupkan dan reostat dilaraskan sehingga memperoleh
k
k
a
t
arus, I = 0.5 A. Bekas klip kertas didekatkan dengan rod besi.
a
a
n
n
2 3. Suis dimatikan supaya semua klip kertas yang ditarik oleh rod A Dawai
kuprum
besi jatuh ke dalam sebuah piring yang kosong.
penebat
4. Bilangan klip kertas yang ditarik oleh rod besi dikira. Klip kertas
5. Langkah 1 hingga 4 diulang dengan menggunakan arus, I = 1.0 Rajah 7.40 Susunan radas
A, 1.5 A, 2.0 A dan 2.5 A.
6. Pemerhatian direkodkan dalam satu jadual.
Pemerhatian:
Arus, I (A) Bilangan klip kertas yang tertarik
0.5 6
1.0 9
1.5 13
2.0 17
2.5 20
Perbincangan:
1. Rod besi menarik klip kertas apabila arus mengalir melalui gegelung wayar yang melilitnya.
2. Bilangan klip kertas yang tertarik bertambah apabila arus bertambah.
3. Jumlah klip kertas yang tertarik menunjukkan kekuatan elektromagnet. Semakin banyak klip kertas
tertarik, semakin bertambah kekuatan medan magnet.
