Fokus KBAT

IDEA Sistem elektrik Sistem mekanikal Sistem elektronik Sistem kawalan dan pengaturcaraan

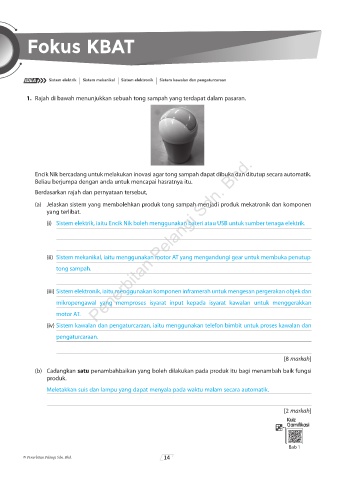

1. Rajah di bawah menunjukkan sebuah tong sampah yang terdapat dalam pasaran.

Penerbitan Pelangi Sdn. Bhd.

Encik Nik bercadang untuk melakukan inovasi agar tong sampah dapat dibuka dan ditutup secara automatik.
Beliau berjumpa dengan anda untuk mencapai hasratnya itu.

Berdasarkan rajah dan pernyataan tersebut,
(a) Jelaskan sistem yang membolehkan produk tong sampah menjadi produk mekatronik dan komponen
yang terlibat.

(i) Sistem elektrik, iaitu Encik Nik boleh menggunakan bateri atau USB untuk sumber tenaga elektrik.

(ii) Sistem mekanikal, iaitu menggunakan motor AT yang mengandungi gear untuk membuka penutup

tong sampah.

(iii) Sistem elektronik, iaitu menggunakan komponen inframerah untuk mengesan pergerakan objek dan
mikropengawal yang memproses isyarat input kepada isyarat kawalan untuk menggerakkan

motor AT.
(iv) Sistem kawalan dan pengaturcaraan, iaitu menggunakan telefon bimbit untuk proses kawalan dan

pengaturcaraan.

[8 markah]

(b) Cadangkan satu penambahbaikan yang boleh dilakukan pada produk itu bagi menambah baik fungsi
produk.

Meletakkan suis dan lampu yang dapat menyala pada waktu malam secara automatik.

[2 markah]
