RBT Tingkatan 3 Bab 1

SP 1.1.3 Menerangkan fungsi elemen mekatronik pada produk sedia ada

Praktis Ekstra

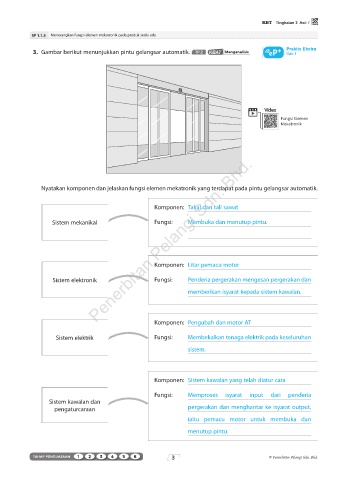

3. Gambar berikut menunjukkan pintu gelangsar automatik. TP 2 KBAT Menganalisis Bab 1

Video
Fungsi Elemen
Mekatronik

Penerbitan Pelangi Sdn. Bhd.

Nyatakan komponen dan jelaskan fungsi elemen mekatronik yang terdapat pada pintu gelangsar automatik.

Komponen: Takal dan tali sawat

Sistem mekanikal Fungsi: Membuka dan menutup pintu.

Komponen: Litar pemacu motor

Sistem elektronik Fungsi: Penderia pergerakan mengesan pergerakan dan

memberikan isyarat kepada sistem kawalan.

Komponen: Pengubah dan motor AT

Sistem elektrik Fungsi: Membekalkan tenaga elektrik pada keseluruhan

sistem.

Komponen: Sistem kawalan yang telah diatur cara

Fungsi: Memproses isyarat input dari penderia
Sistem kawalan dan
pengaturcaraan pergerakan dan menghantar ke isyarat output,
iaitu pemacu motor untuk membuka dan

menutup pintu.

TAHAP PENGUASAAN 1 2 3 4 5 6 3 © Penerbitan Pelangi Sdn. Bhd.
