Biologi Tingkatan 5 Bab 13

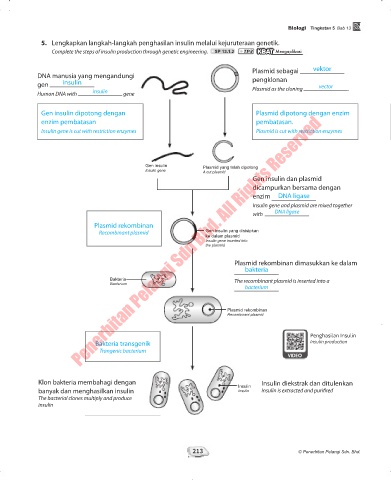

5. Lengkapkan langkah-langkah penghasilan insulin melalui kejuruteraan genetik.
Complete the steps of insulin production through genetic engineering. SP 13.1.2 TP3 KBAT Mengaplikasi

Plasmid sebagai vektor
DNA manusia yang mengandungi pengklonan
gen insulin Plasmid as the cloning vector .
Human DNA with insulin gene

Gen insulin dipotong dengan Plasmid dipotong dengan enzim
Penerbitan Pelangi Sdn Bhd. All Rights Reserved
enzim pembatasan pembatasan.
Insulin gene is cut with restriction enzymes Plasmid is cut with restriction enzymes

Gen insulin Plasmid yang telah dipotong
Insulin gene A cut plasmid
Gen insulin dan plasmid
dicampurkan bersama dengan
enzim DNA ligase
Insulin gene and plasmid are mixed together
with DNA ligase
Plasmid rekombinan
Recombinant plasmid Gen insulin yang disisipkan
ke dalam plasmid
Insulin gene inserted into
the plasmid

Plasmid rekombinan dimasukkan ke dalam
bakteria
Bakteria The recombinant plasmid is inserted into a
Bacterium
bacterium

Plasmid rekombinan
Recombinant plasmid

Penghasilan Insulin
Bakteria transgenik Insulin production
Trangenic bacterium
VIDEO

Klon bakteria membahagi dengan Insulin Insulin diekstrak dan ditulenkan
banyak dan menghasilkan insulin Insulin Insulin is extracted and purifired
The bacterial clones multiply and produce
insulin
